今天给大家讲的内容是86步进电机配套DKC-1A单轴步进脉冲控制器进行点位器调速。

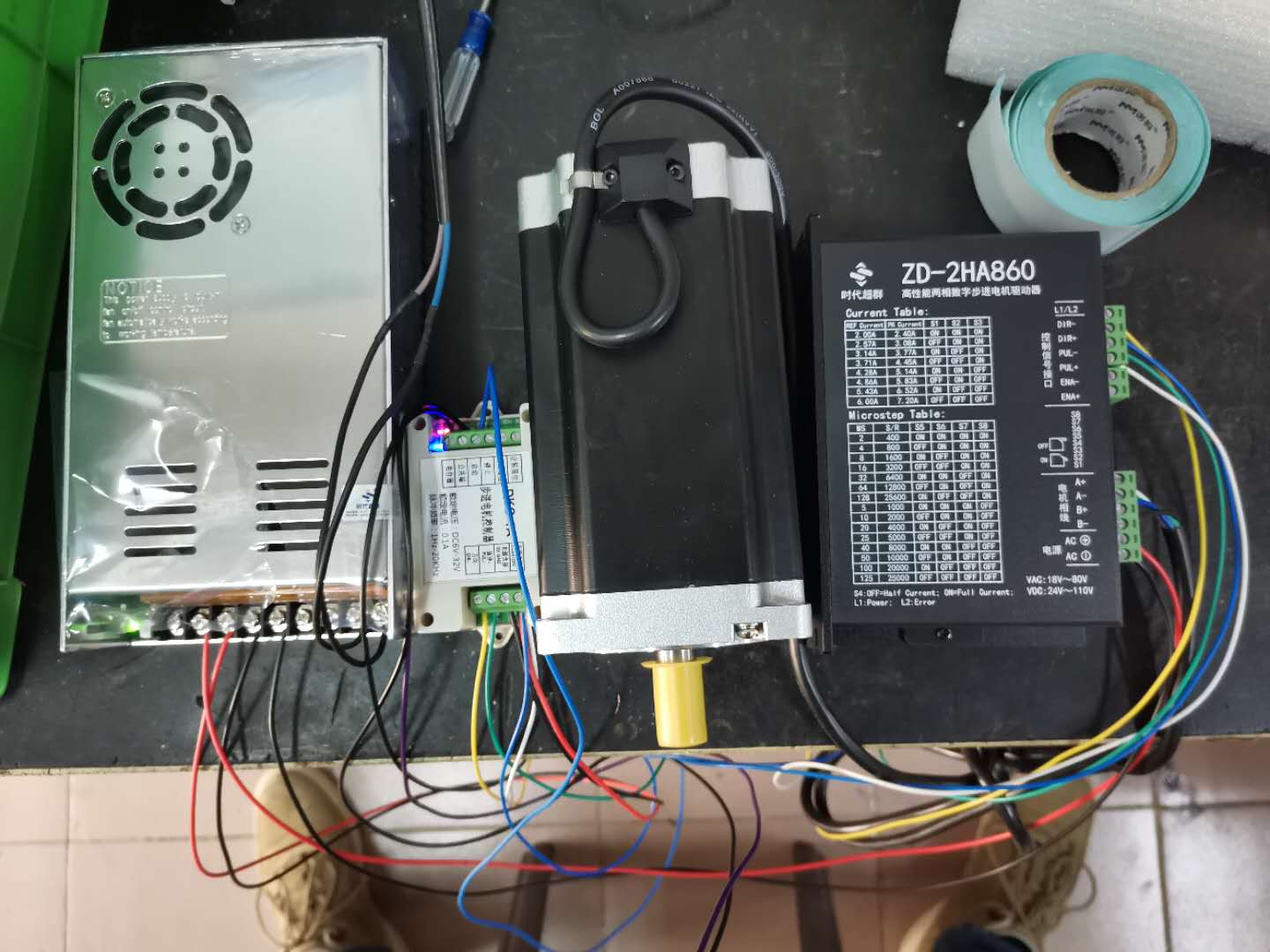

  首先介绍一下图片中配套设配的内容，电源选的是400w-24v的直流电源，因为DKC-1A控制器的供电电压是24V，ZD-2HA860两相低压步进驱动器的供电电压在24V-110V之间。

 下面我们来介绍一下这款DKC-1A单轴步进脉冲控制器，输入电压5V-32V，功能支持自动往返模式、单次往返模式、单次触发模式、和点动模式。参数的设置需要打开控制器外壳调节控制板是哪个的SW1和ASW2两个拨码来实现以上功能，简单介绍一下单次往返模式的意思，就是设置SW1为OFF,SW2也是OFF状态，设备上电后，外部触发启动运行，设备运行到A点正传限位后，自动反转运行到B点反转限位后，又正传运行到A点，如此往返运行。知道触发停止电机停止运行。图片中客户要求外接电位器调速，这个很简单只要接两根线就可以，一根接控制器公共端也就是0V，一根接控制器上的电位器端口也就是调速信号，驱动器脉冲方向信号四根线，脉冲正和方向正要并在一起加到控制器24V正极，其他两根脉冲负方向负对应接到控制器的脉冲负方向负。

 接下来介绍一下这款驱动器ZD-2HA860两相低压步进电机驱动器，16档细分可调，****输出电流7.2A，8档电流可调，供电电压24-110V，要想电机发挥****扭力还是推荐客户用200W-60V的交流转交流变压器，驱动器具有过流、过压、过流保护功能，抗高频干扰能力强。

 最后给大家介绍这款电机86步进155MM机身，扭矩12NM,4A电流，工作电压24V-80V，步距角1.8°轴径14mm，键槽5mm，此款电机为86步进里扭矩****的一款电机。
