ZDM-2HA860概述

ZDM-2HA860是时代超群基于十几年不仅与伺服研发经验开发成功的一款新型混合伺服驱动器，采用****专用电机控制DSP芯片和应用矢量型闭环控制技术，从而****克服开环步进电机丢步的问题，同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动，从而提升机器的加工速度和精度以及降低机器的能耗。此外，再点击连续过载时，驱动器会输出报警信号，具有与交流伺服系统同样的可靠性。当然点击安装尺寸与传统的57和86系列步进电机完全兼容，传统步进驱动方案极易升级，并且成本仅相当于传统交流伺服系统的50%

●采用全新32位电机控制专用DSP芯片

●采用先进的矢量型闭环控制技术；

●具有梯形波测试功能

●静态电流和动态点就可任意设置（0-7.2A范围内）

●可驱动86系列混合伺服电机；

●光耦隔离差分信号输入；

●脉冲响应频率****可达200KHZ;

●细分任意设定（1-51200范围内）；

●具有过流、过压、过热和跟踪误差超差等保护；

应用领域

适合各种中小型自动化设备和仪器，例如：雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳

电器指标

使用环境及参数

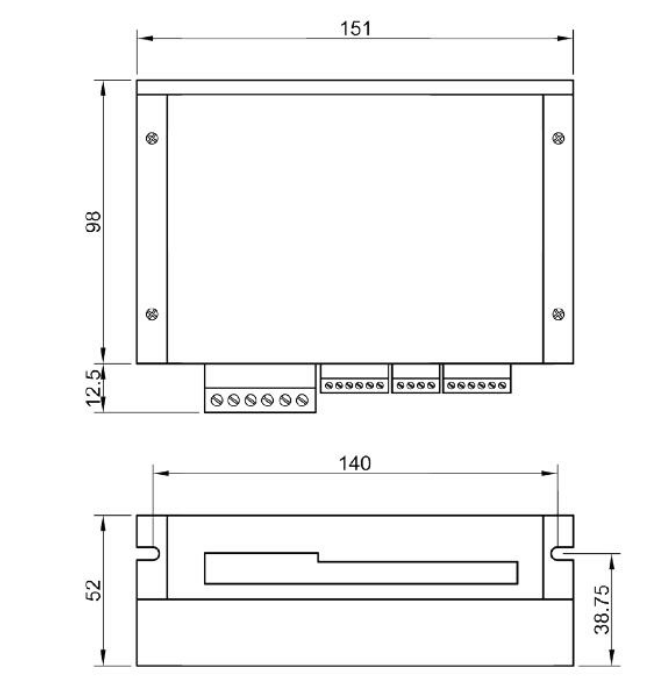

安装尺寸图

加强散热方式

（1）驱动器的可靠工作温度通常在60℃以内，点击工作温度为80℃以内；

（2）安装驱动器时请采用治理侧面安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作

驱动器参数

ZDM-2HA860混合伺服驱动器的参数设置必须通过PC机的RS232串行通讯口，采用专用调试软件完成参数设置，驱动器内部存有一套对应点击****的默认出厂配置参数，用户只需按照具体使用情况调整驱动器内部细分数即可，详细使用情况请看Pro Tuner调试软件的使用说明。具体可调整参数及功能见下表

适配电机
