时代超群步进电机驱动器ZD-3HE2270M(WLL)
2020年11月30日

ZD-3HE2270M 是基于DSP 控制的新一代数字步进电机驱动器。特点:电机运行平稳,震动小,噪音低,定位精度高,可达60000 步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。image.png


驱动器特点


(1)单电源输入,电压范围:AC110V~220V

  (2)   驱动电流1.2A/相到7.0A/相分16档可调

(3)设有16档等角度恒力矩细分,****分辨率60000步/转其他细分可定制完成

(4)最 大反应频率可达200Kpps

(5)步进脉冲停止超过100ms时,线圈电流自动减到设定电流的一半,有效降低电机发热

(6)接口信号光耦隔离

(7)内部强电、弱电光耦隔离

(8)信号电平:5V~24V兼容

(9)工作温度:-30℃~85℃

(10)适配电机:三相57、86、110、130、150系列高压电机

(11)相位记忆功能(注:输入停止超过3秒后,驱动器自动记忆当时电机相位)。

(12)带电机电感量调节功能,适配电机发挥最大效能

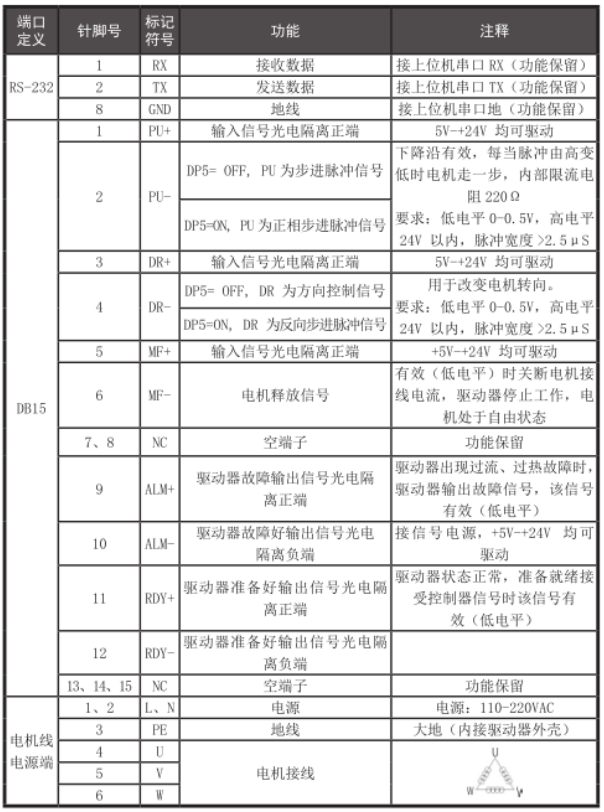

接口定义



电流、细分设置


实物拍摄
