 当前位置:首页--无刷直流电机--42有霍尔无刷直流电机
高速4000转60W直流无刷电机配控制器ZM-6505A速度稳定效果好(LP)
2020年11月18日

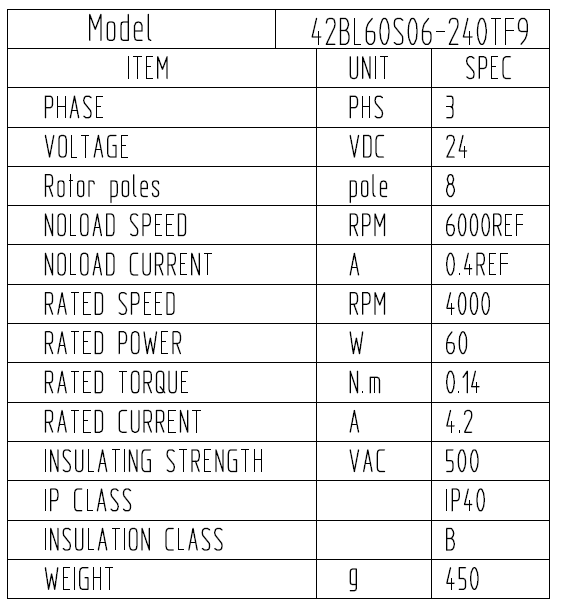

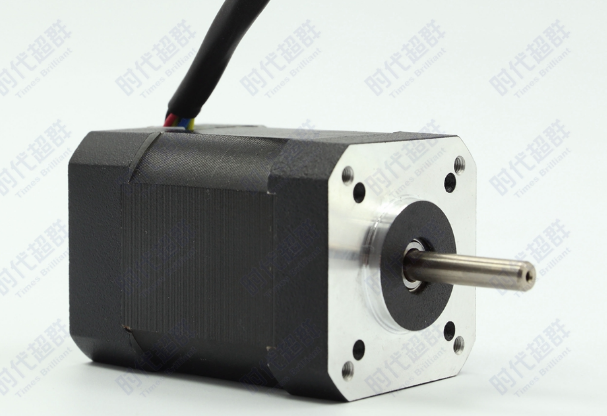

上图为客户定制的小型42直流无刷电机42BL60S06-240TR9,电压24V,功率60W,转速4000转,极对数为4对级,具体参数如下:电机采用高磁能积的稀土钕铁硼(Nd-Fe-B)材料,性能可靠、磨损小、故障率低,寿命比有刷电机提高了约6倍。

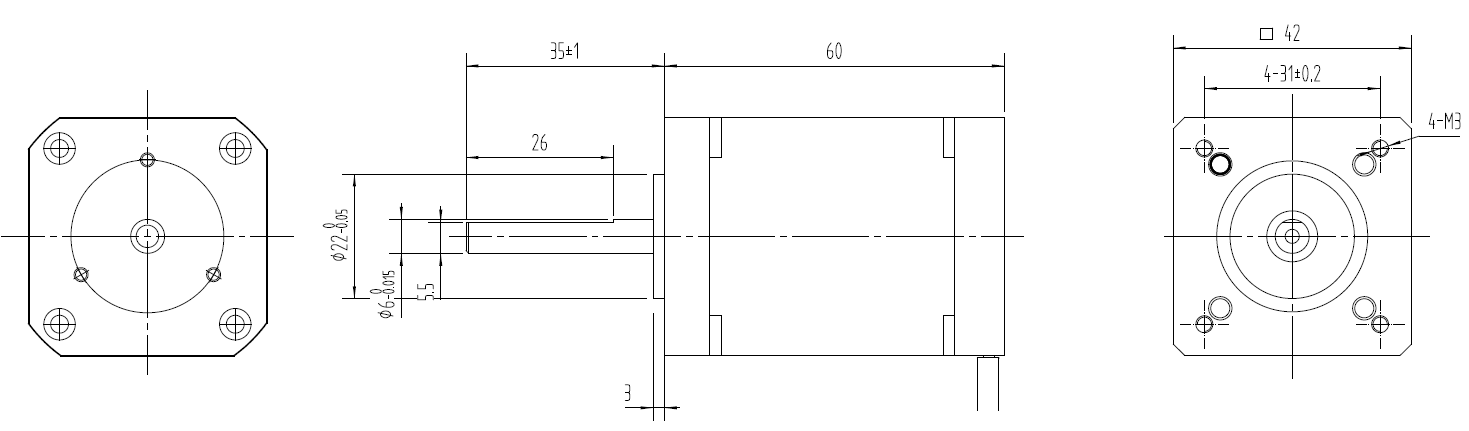

产品尺寸图如下:电机D轴输出方便安装,安装尺寸为标准的42电机安装尺寸。


那么如何给这款无刷电机搭配适当的驱动器呢?

60W/24V=2.5A,选配的驱动电压24V,电流要大于峰值电流,如果不知道峰值电流,通常为计算电流的1.5~2倍,2*2.5A=5A,推荐一款24V 5A左右的控制器ZM-6505A,这款控制器搭配42无刷电机,运行效果稳定,外部可以采用电位器,或者模拟量电压调速,操作方便。


上图为ZM-6505A 直流无刷电机驱动器是我公司推出的产品,本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下,电源电压在 DC18V~50V 以内 (面板标称 DC24V~48V )的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。



主要特点

◆ 可外接速度显示板,显示转速;也可以接电脑,用来设置驱动器参数

◆ 电流速度双闭环设计,低速力矩大,运行平稳;

◆ 高力矩、高转速输出,****转速达10000rpm/min;

◆ 调速方式:外接PWM调速,外接电位器调速;

◆ 有EN(使能)、DIR(方向)、X1  (刹车)信号控制端;

◆ 可输出测速脉冲FG,(门极输出);

◆ 可输出报警信号供用户检测;

◆ 具有过流、过压、欠压、霍尔传感器相位出错、马达堵转等保护功能。



联系方式:QQ:467102884  电话:18710050116(刘女士)
