SD300-30驱动器调试(wangc)
2020年11月16日




产品简介

SD300系列交流伺服驱动器是具有国内****水平的通用交流伺服驱动产品。该系列产品采用先进的全数字化控制及交流电机矢量控制理论,系统性能优异、可靠性高,广泛适用于食品加工、包装机械、纺织机械及其他相关自动化产业机械的伺服轴驱动。SD300驱动器特点采用高性能的控制芯片,控制性能优异,小巧化设计,节省安装空间,选用新型工业级IPM模块,过载驱动能力强,集速度控制、位置控制、转矩控制于一体,可驱动各种类型的永磁同步伺服电机,具备完善的故障保护和状态监视功能,具有优异的低速转矩特性和动态加减速性能。

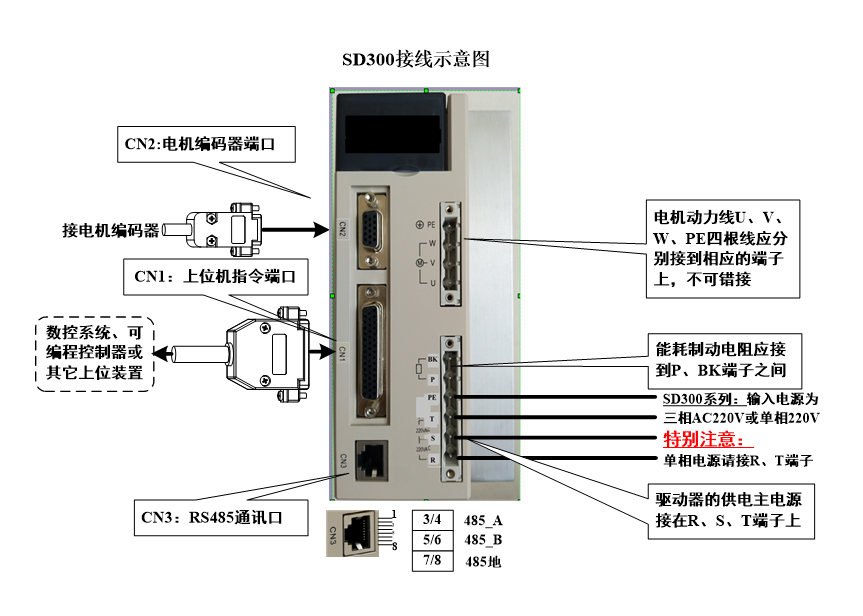

前面板端子接线示意图

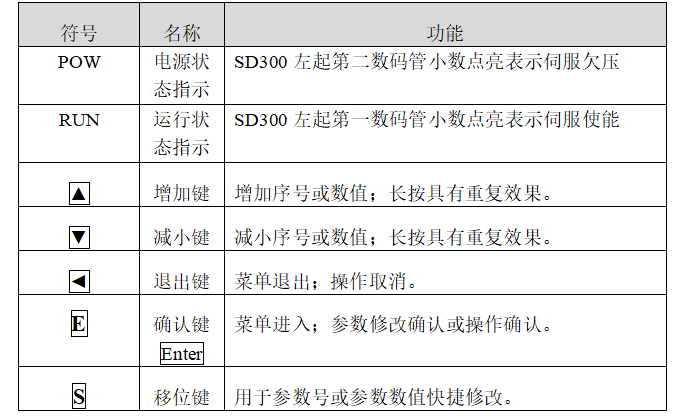

操作面板介绍

SD300系列面板由5个LED数码管显示器,5个按键▲、▼、◄、E、S,用来显示系统各种状态设置参数等。

操作都是分层操作,由主菜单逐层展开,操作面板如下图所示:




参数设置及功能调试


用户第一次使用驱动单元时,建议先在不连接负载的情况下进行空载试运行(键盘调速或JOG点动)。确保驱动单元与电机在经过搬运、安装后能够正常工作,并确保驱动单元适配电机的默认参数有效。单元和电机正常工作后,仍然在不连接负载的情况下,连接CN1控制信号,配合上位机控制装置进行用户所需要的位置方式、速度方式或其它工作方式的调试与运行。在信号连接、参数设置、电机运行都调试正常后,再连接负载,进行带负荷运行。
