今天给大家介绍的时单周步进电机配电柜如下图所示：

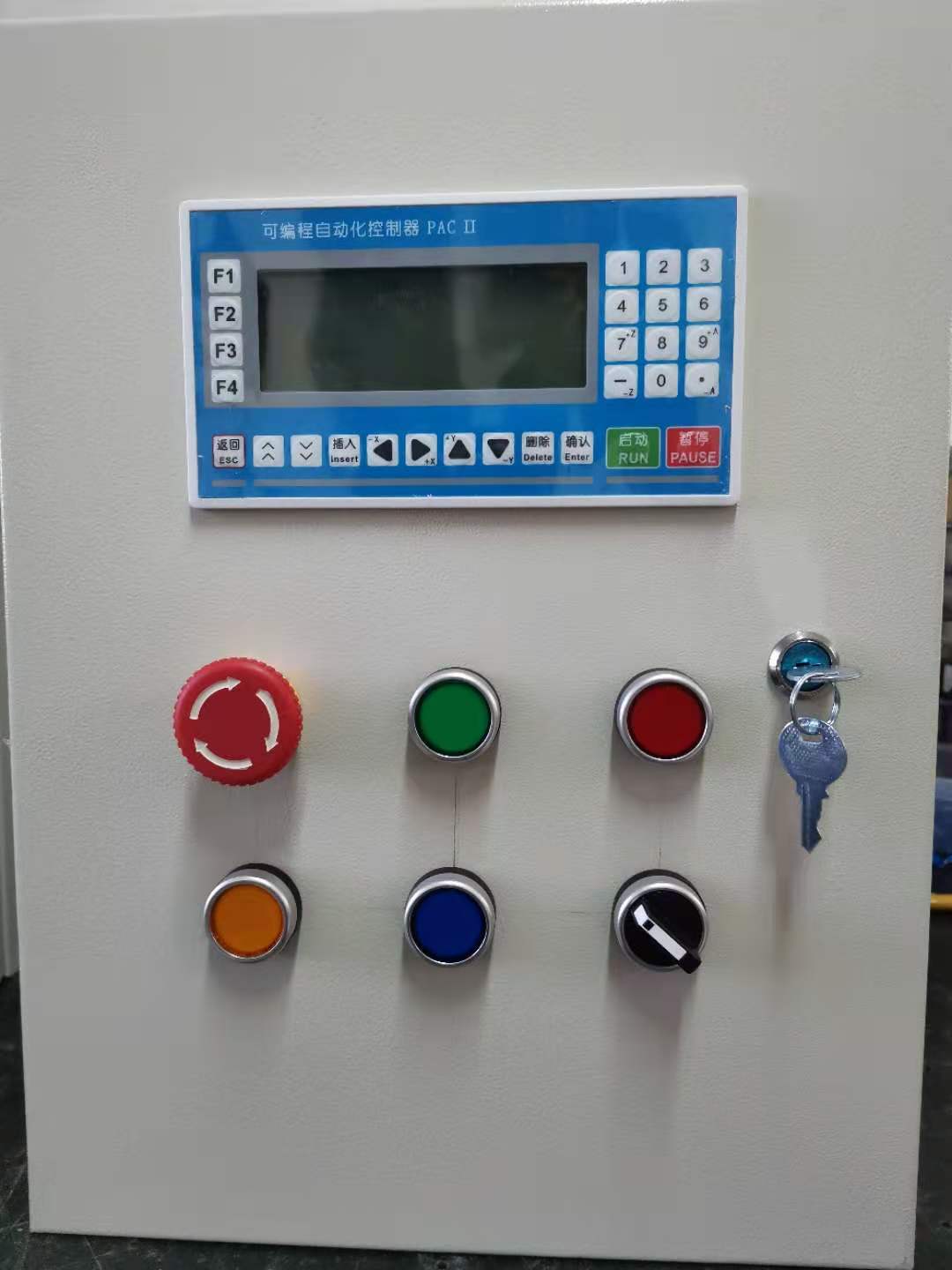

  面板所示控制器为CM36-10单轴步进伺服可编程控制器，下面六个按钮，分别是启动、急停、暂停按钮，其他三个是客户要求装上，回去自己设置功能用的，具体功能可以在控制器IO设置里进行设置，可以设置点动、零点、手动正反转等功能。

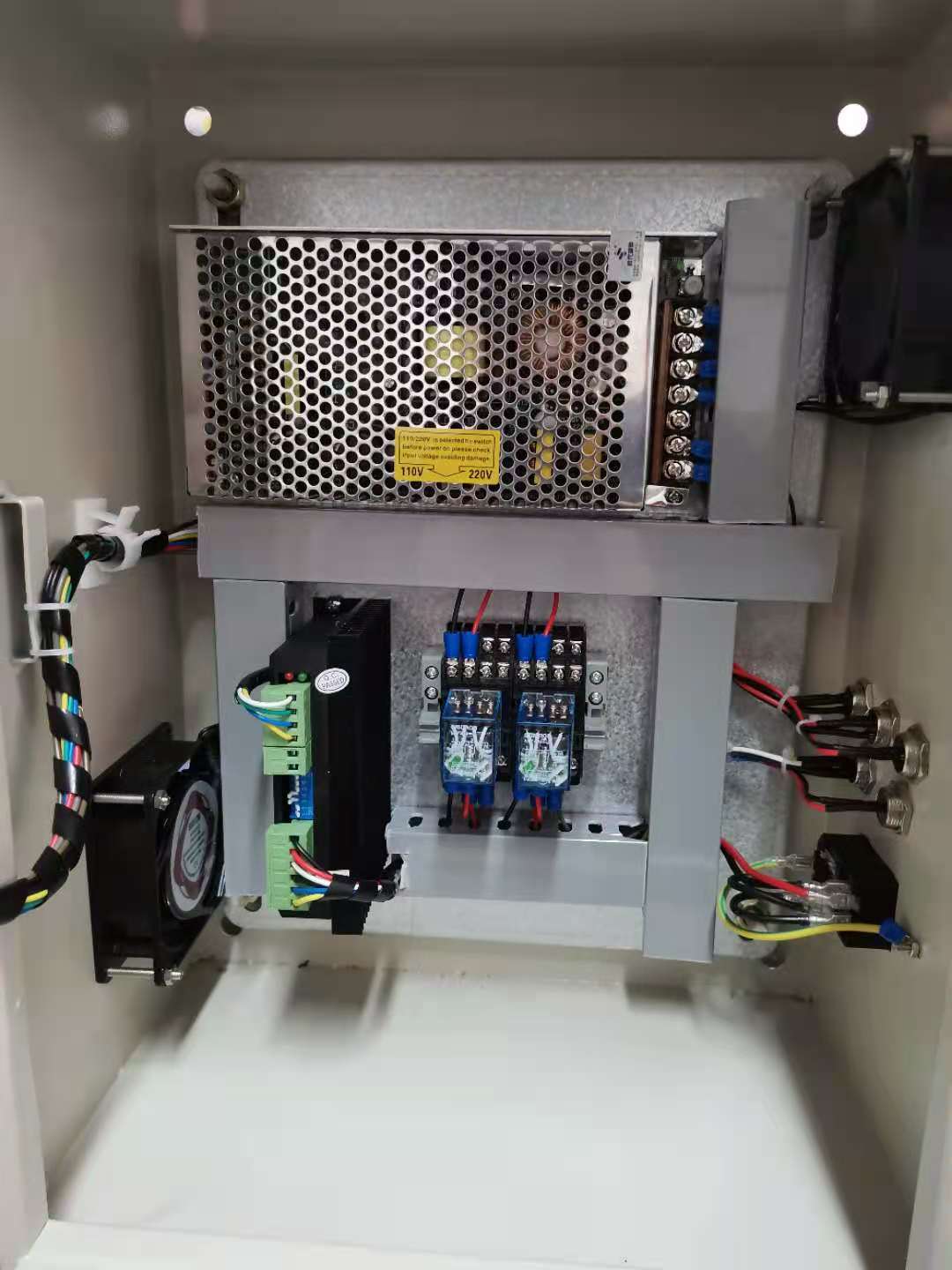

  配电柜里面首先是个100W24V的交流转直流的开关电源，主要是给控制器、继电器、限位开关供电，驱动器为DM542步进驱动器、24V-50V供电、****电流4.2A可驱动42/57/60步进电机。16档细分拨码可调，输入输出全部用的航空插头，两个继电器输出24V，是用来给外接电磁阀等输出设备供电用，两个输入可以当做限位或零点信号，估计客户应该控制的一个导轨或同步带，把输出设备装在导轨或同步带滑块上运行工作，箱内风扇为220V供电，这个简单的单轴配电柜就介绍完了，如有需要或技术支持请联系我。
