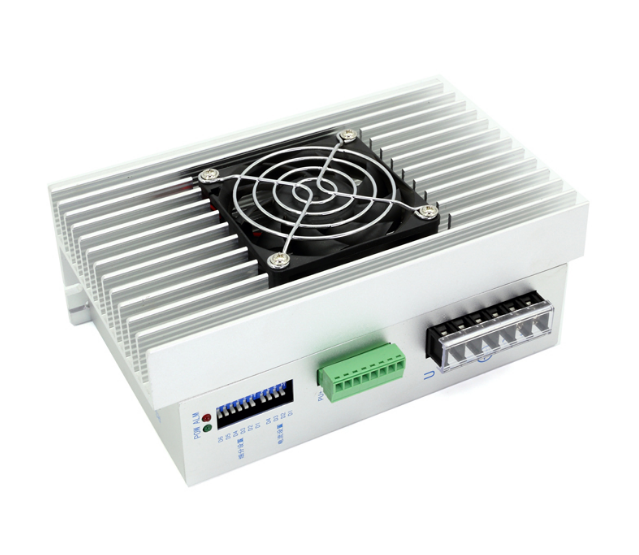

ZD-3HE2254MH 是基于 DSP 控制的三相步进电机驱动器。它 是将先进的 DSP 控制芯片和独特的控制电路结合一起所构成的新 一代全数字步进电机驱动器。驱动电压为 AC90-240V，适配电流 在 5.0A 以下、外径 57-110mm 的各种型号的两相混合式步进电机。 该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机 运行平稳，几乎没有动和噪音。定位精度****可达 40000 脉冲 / 转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包 装机械等分辨率较高的大、中型数控设备上。

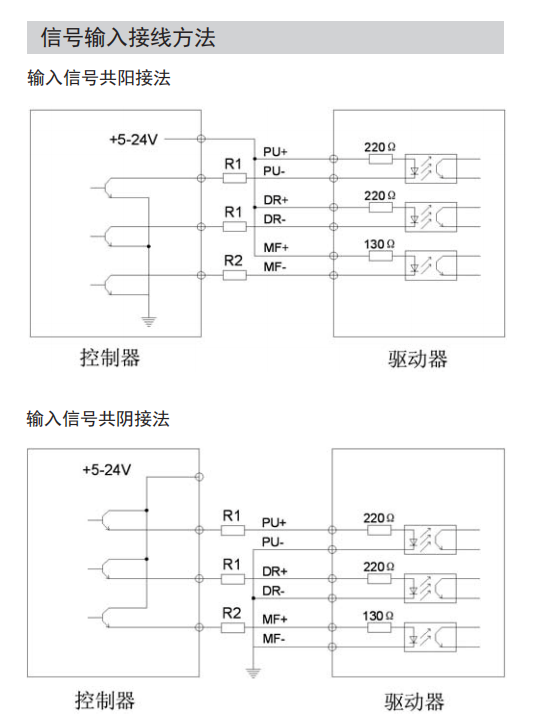

  该驱动器拥有高性能、低价格， 并设有 16 档等角度恒力矩细分，****分辨率 40000 脉冲 / 转 ，****反应频率可达 150Kpps ，步进脉冲停止超过 100ms，线圈电流自动减到设定电流的一半，光电隔离信号输入 / 输出 。驱动电流 0.5A/ 相到 5.0A/ 相分 16 档可调 ，单电源输入，电压范围：AC90-240V 。还具备过温 75℃报警（3 次闪烁），欠压 65VAC 报警（1 次闪烁）、  过压 265VAC 报警（2 次闪烁）、过流报警 (4 次闪烁 ) 。掉电相位记忆功能（设备由于意外或人为原因掉电、关电，系  统自动记忆相位）。I/O 信号 , 所有输入信号均通过光电隔离，信号电平 5 ～ 24V  电平兼容 。它的脉冲平滑功能，使电机低速运行更平稳，平滑等级可设定 ，电机电感量可调，发挥步进电机****效能。

注意！

1、输入电压不能超过 AC 260V；

2、输入脉冲信号下降沿有效，上升沿控制需要设置驱动器内部参数；

3、驱动器温度超过 75 度时驱动器停止工作，故障指示灯 ALM 亮，  直到驱动器温度降到 50 度时，驱动器需要重新上电才能恢复 工作。出现过热保护请加装散热器；

4、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其  他短路故障，排除后需要重新上电恢复；

5、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重  新上电恢复。
