HBX80型材时代超群双线型滑台导轨滑块为50mm*80mm，水平****载重100KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1204、1605、1610,客户选用的是HBX1605J-500有效行程500MM,1605滚珠丝杆搭配的2.5NM闭环电机和新款数显驱动器HBS57AJ-XL
视频下载的地址：

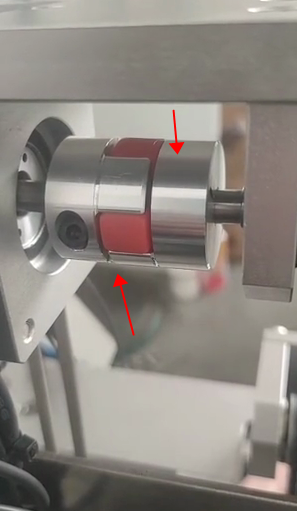

链接：https://pan.baidu.com/s/1xQy2RnVkNMXiGdGj6z-ndg 提取码：bbqy 现象描述：客户采用的时代超群2.5NM闭环步进电机，搭配的是HBX滚珠丝杆直线导轨，垂直作为Z轴使用，上电以后电机轴总轻微来回转动，还有停机的时候有这个现象。观察联轴器部分的现象 产生这个原因：是电机停住以后，会自动半流，电机锁机扭力变小，受到向下的力，电机就移动了，然后驱动器又调回去，然后又下滑，所有要把锁机电流加大就可以了。
具体解决方法：如果是这样需要把P005 锁机电流 调大，默认50% 调到 80% 或者100 %
上图为时代超群推出一款小体积大扭矩57闭环步进电机驱动器套装，高性价。57EBP105ALC-TF0电机输出静扭矩2.5NM，电流4A。1000线编码器，高速响应好，力矩大。适合于各种中小型自动化设备和仪器，例如：线束加工机、激光打标机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。
具体参数如下：
产品尺寸图如下：
HBS57AJ作为新一代 DSP 数字式步进闭环驱动器，采用先进的矢量型闭环控制技术，****克服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度，降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号，具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 42 和57 （60）系列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，相对于交流伺服系统具有极高的成本优势。
技术特点： 采用飞思卡尔全新 32 位电机专用控制芯片； 采用先进的矢量型闭环控制技术； LED 数码管显示，方便参数设置和运行状态监控； 静态电流和动态电流可以任意设置（0---6A 范围内）； 可适配驱动 42 和 57（60）系列混合式闭环步进电机； 光电隔离信号输入/输出； 脉冲响应频率 200KHz； 16 档通用细分选择，**** 256 细分（51200 脉冲/转）； 电子齿轮模式（任意细分值）； 具有过流、过热、过压和跟踪误差超差等保护； 位置控制模式和速度控制模式可选； 位置模式下有两种控制方式可选择； 接线图如下：
闭环电机具有以下特点 1：低发热（静止时，电流几乎为零，无发热） 2：运行平滑（基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术，对困扰传统步进电机的低频共振有很好的抵制作用） 3：高速响应快（先进的伺服控制技术提供了大力矩输出，使得系统具有极高动态响应，步进伺服速度可到600-2000RPM） 4：适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备。 联系方式：QQ:467102884 电话：18710050116（刘女士） 淘宝店铺：
