DKC-1A单轴控制器接线方法(LDY)
2020年11月20日

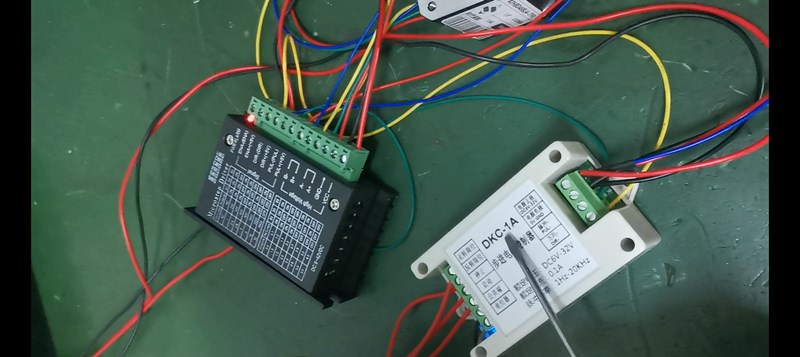

DKC-1A单轴控制器接线方法

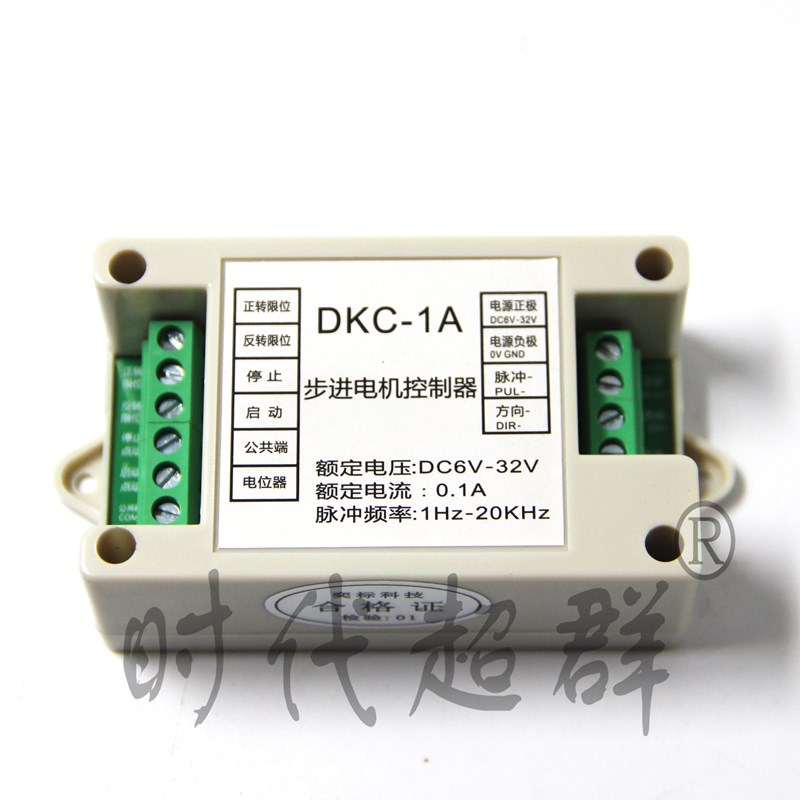

该控制器为通用型步进电机,伺服电机控制器。一般的步进电机驱动器, 伺服电机驱动器都是可以匹配使用,不受电机大小,都可以控制的。 不同的电机驱动端口标记不同,但是接口功能相同


EN=ENA=FREE 使能

PUL=PULS=CLK 脉冲

DIR=CW=CCW 方向

本控制器使用的是共阳接法:

驱动器 PUL+ DIR+ 接电源正极+24V

控制器 PUL- 驱动器脉冲输入端(PUL-PULS-CLK-

控制器 DIR- 驱动器方向输入端(DIR-CW-CWW-

EN+EN- 这一般是空着不接。

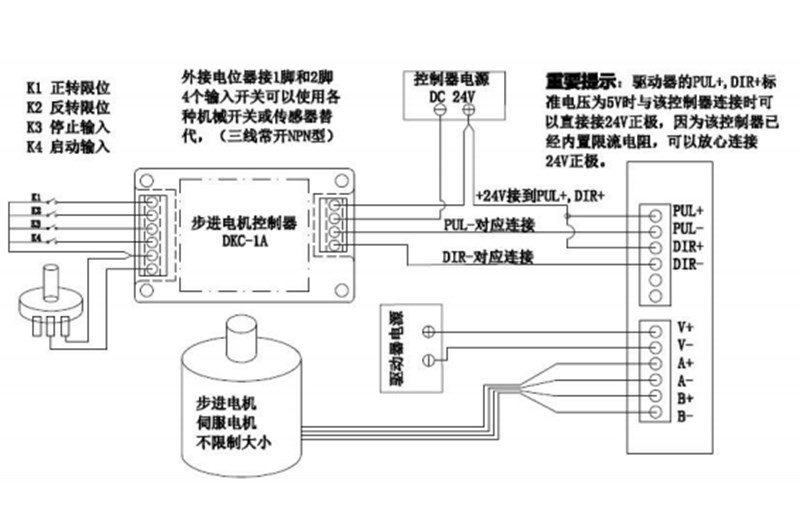

接线图如下:
