推荐一款电子变压器(zd)
2020年11月23日

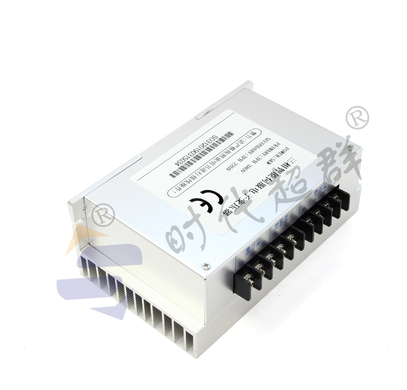

此款变压器可将380V的电压转化为220V,1KW~10KW的功率可选




使用注意事项及接线方法

1. R、S、T 接三相 380V 火线;
2. N 接零线,零线线径不能低于火线线径,****取火线的 2 倍或者以上,而且必须要接牢固;
3. 零线起到三相平衡的作用,根据三相四线矢量运算规则,零线从市电接入到电子变压器的 N 节点之
间不可以接任何断路器及开关、索制;
4. 关闭电源,接入伺服驱动器,电子变压器 L1\L2\L3 对应接入伺服驱动器 L1\L2\L3,由于每个伺服
驱动器的电路设计会有不同所以接线的时候请参照接线方案图 A、B、C 来接线.
5. 电子伺服变压器只给伺服驱动器供电,严禁设备上的其他元器件到电子变压器取电,否则会引起
工作点的偏移,损坏本电子变压器;
6. 设备上的单相 AC 220 用电的地方,比如开关电源 220V 输入电、220V 索制、220V 散热风扇、、、
等,都可以在电子变压器的输入端取电;
7. 若设备有用单相 220V 马达本电子变压器无法给其供电,建议改用三相 380V 马达;
8. 反复检查以上接线,确认无误后开机,伺服驱动器显示工作就绪。

联系人:赵工 17698904995 微信同号
