产品概括

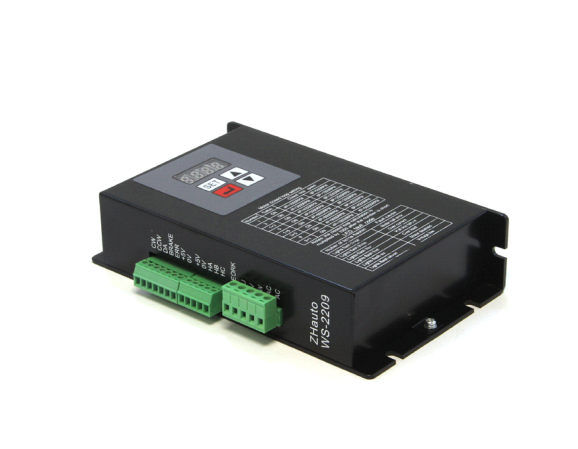

WS-2209 驱动器采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直

流电机。由于采用新型的 PWM 技术，使电机运行速度高, 振动小, 噪声低,运行平稳。

主要特点

电源交流电压 110V-220V（AC）。

PWM 频率不小于 12KHZ。

驱动电流达 8A。也可根据用户要求设计

外型尺寸 175*105*40

重量：1.18Kg

速度开环闭环控制。出厂前一般设置为开环。用户可提出要求设置闭环****速度。用户也可自己

改变****闭环速度。闭环速度的改变应由专业人员操作。

操作方法：断开电源，打开盒盖，找到 1，3，5，9 跳线场。如需要**** 5000 转闭环，5 脚跳

线

场短接。又如需**** 4000 转闭环，则需 1,3 跳线场短接。计算方法：跳线场短接后累加乘以

1000，

即为****闭环转速。控制 DA 端 0V 到 5V,就可以控制闭环转速 0 到****转速
