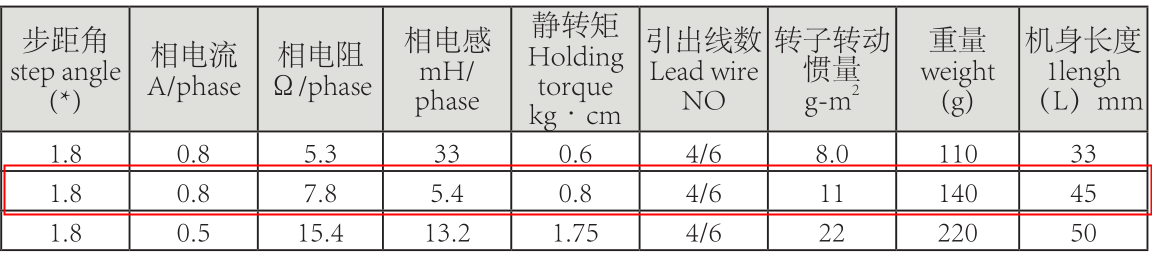

上图为时代超群28系列减速步进电机28HB33PX019R-TF0，步距交1.8°，电流0.8A，静扭矩0.91NM，速比1:19，此款电机体积小，出力大。主要应用于舞台灯光打标机、仪表、医疗机械、自动化装置等要求小体积，高扭矩等场合。 具体电机参数表如下：

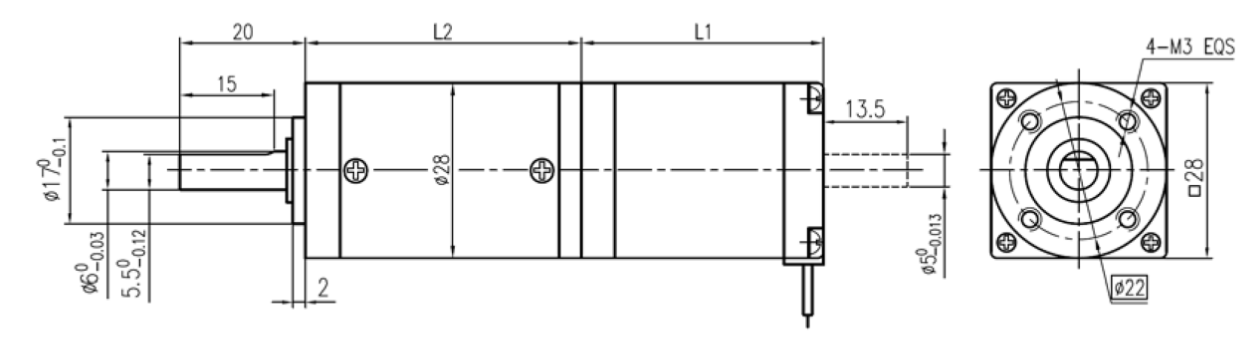

减速步进电机尺寸图如下：

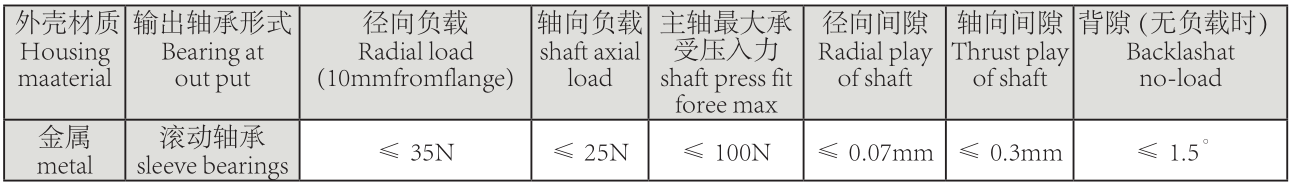

行星减速机主要传动结构为：行星轮，太阳轮，外齿圈.行星减速机因为结构原因，单级减速最小为3，****一般不超过10，常见减速比为：3.4.5.6.8.10，减速机级数一般不超过3，但有部分大减速比定制减速机有4级减速。相对其他减速机,行星减速机具有高刚性，高精度(单级可做到1分以内)，高传动效率(单级在97%-98%)，高的扭矩/体积比，终身免维护等特点。因为这些特点，行星减速机多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。 减速机减速比也多种规格可选：
接线定义如下：
这总电机由于电流非常小，用一般的驱动器会发热比较大，所以我们建议使用我公司的ZD-2HD318驱动器，性能稳定，发热小，驱动0-1.8A电流可调
ZD-2HD318高性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流1.8A；输入电压：DC 32V(峰值)；短路、过流、过热保护功能；内部每秒0-10K脉冲，实现简单控制；高细分，****支持128细分设定。 主要功能： ·整步、2、4、8、16、32、64、128细分可调 ·短路、过流、过热保护功能自动保护 ·自动半流锁定，减少待机发热 ·支持脱机、使能、锁定等功能
联系方式：QQ:467102884 电话：18710050116（刘女士） 淘宝店铺：
