5166FR 系列频率/转速表是采用美国Microchip 公司高性能单片机作为中央处理器,具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法,整合这两种测量方法的优点,采用先进的全同步周期测量法,使仪表在测量范围和测量精度方面实现质的飞跃。因此,该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。
产品特点: 1. 频率测量精度高,分辨率可达0.01HZ。 2. 频率测量范围宽,可测0.16HZ-100KHZ,量程自动切换。 3. 通过内部按键设定测量模式,包括频率和转速两种工作模式。 4. 通过内部按键设置分频值,可在0.001-9999 之间任意设定。 5. 显示面框采用防水设计,外形美观,工艺精良,使用方便。
此转速表在接干触点输入时,需要在电路板上C8位置接一个104电容, H点烙铁短接。这样才能正常测出实际数值。

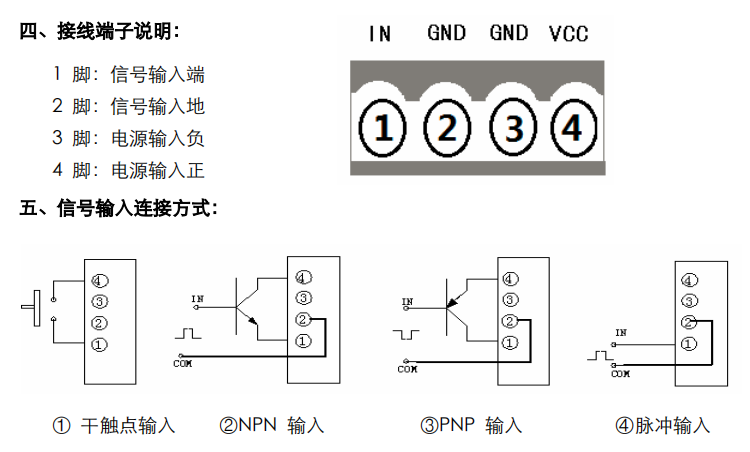

转速表有24V 和 5V 两种供电电压,接线图如下:
