直流无刷电机运转受电磁阀产生干扰不工作如何解决?(LP)
2020年11月27日


 上图为客户代电磁刀片用的一套无刷设备,电磁刀片厚6-7MM,直径是50MM,选用的电机是一款时代超群57BL115S30-3150TF9高压直流无刷电机,电机电压310v,额定功率300w,额定转速5000rpm,配套的驱动器ZM-7205A采用220V交流供电(家电)即可,无需变压器,操作简单

客户选用这套设备实际使用过程中由于使用了一个220V的电磁阀,来带动气缸运动。在实际使用过程中,一使用气缸就会发生电机停止工作。驱动器报警保护的现象。

具体出问题如下:

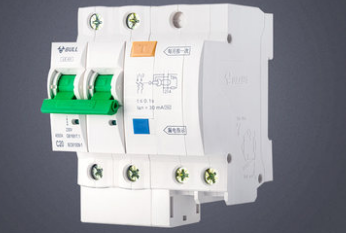

客户的驱动器电源直接接的空开,一个电源控制控制器一个给电磁阀

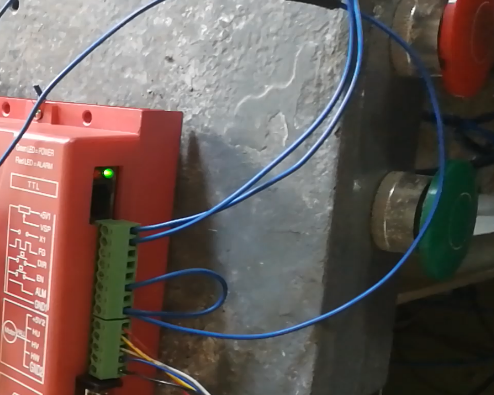

电磁阀一工作,电机就不转了,必须关掉电源从新启动。气缸的电磁阀使用的事220V交流电,图片中的绿色按钮就用于点动控制。电磁阀通过一个24V的继电器控制

这种现象主要是由于电磁阀产生的干扰了什么导致了驱动器报警保护。

客户加了滤波器以后效果会好一些,但是干扰问题还是没有解决。由于客户电磁阀和驱动器比较近,建议在电磁阀上加磁环来抗干。

ZM-7205A的使用方法:

如何控制电机调速?下图红框可外接电位器调速,VSP端口为调速信号端口



如何控制正反转?下图红框端口短接,即可控制正反转


如何控制电机启停?下图红框端口短接,即可控制正启停


如何控制电机制动?下图红框端口短接,即可控制制动停止


联系方式:QQ:467102884  电话:18710050116(刘女士)
