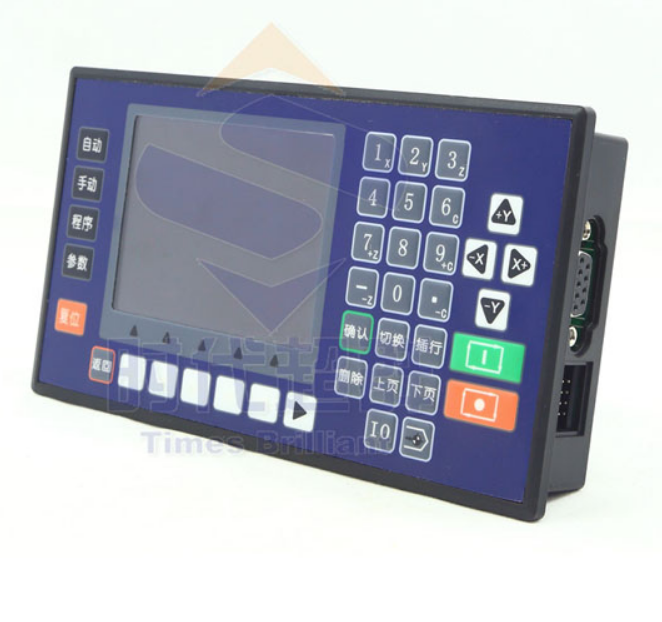

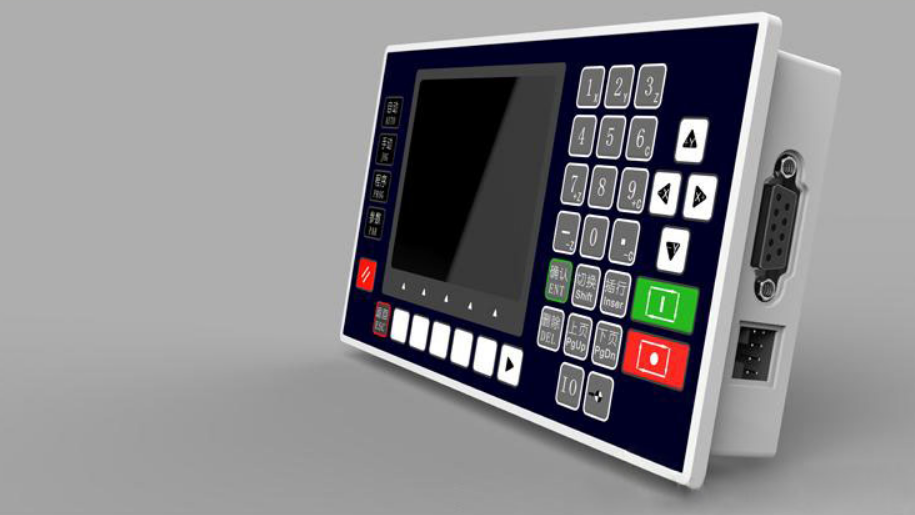

CM40L系列是基于新CM35L系列升级软硬件推出的新产品，3.5寸彩屏显示，支持485通信，中英文切换，编码器输入，上位机下载，系统具有高可靠性，高精度，噪音小，操作简单等特点。

主要功能

自动：实际运行、空运行、单步运行、终止程序

手动：高速、点动、程序零、手动输出

程序：编辑、新建、保存

参数：控制、速度、厂值、用户、密码

I0：系统、手动、实入、设入、输出

外部手动：外接大按钮控制电机正反转，启动、暂停、报警、急停等

指令：23条指令，包括PLC可用的6条指令

USB：可用USB线对系统进行供电，方便开机画面及程序的传输

隔离I0口：带有与系统隔离的输入输出口，输出口能力****可到IA

系统资源

控制系统主要由以下几部分组成

3.5 寸彩色液晶屏，分辨率320*240

·触点按键阵列（38 键）

·专用运动控制芯片，4 轴差分脉冲输出（信号输出为：方

向+ 方向- 脉冲+ 脉冲-）

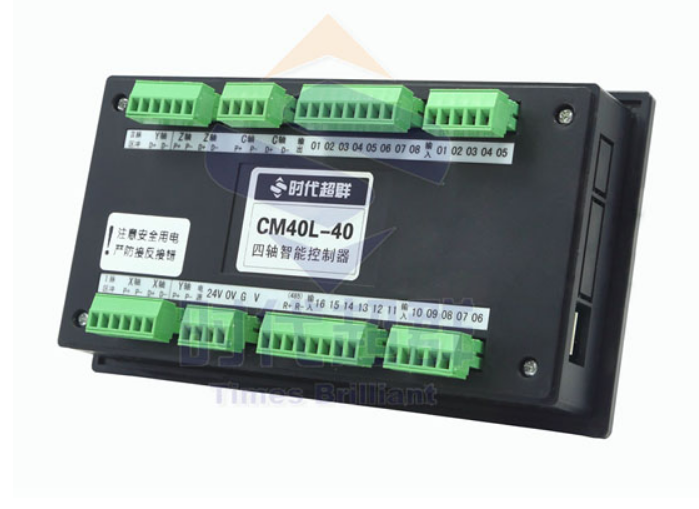

·输入/ 输出（16 路光电隔离24V 输入，8 路光电隔离24V 输出，

单通道额定500mA）

·485 接口，可与PLC 混合编程

·24V 双电源隔离供电，分为系统供电与IO 供电

·编码器接口，可做专机

·USB 接口，系统供电，上位机软件或图片下载使用

·****程序行480 行

·可与外部IO 扩展板相连

 技术指标

最小数据单位： 0.001mm

****数据尺寸：±99999.999mm

快速运动限速：9000mm/min（当脉冲当量为0.001mm 时）

****加工速度限速：9000mm/min（当脉冲当量为0.001mm 时）

****脉冲输出频率：150KHz

控制轴数：1—4 轴（X，Y , Z, C）

联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补

电子齿轮：分子：1—99999，分母：1—99999

系统主要功能：自动、手动、程序、参数、IO 等

应用领域

行业：机械制造、冶炼、轻工、石化、建材、制药、电力、环保等等。

应用：焊接机、自动送料、零件加工、打孔等等
