1、概述

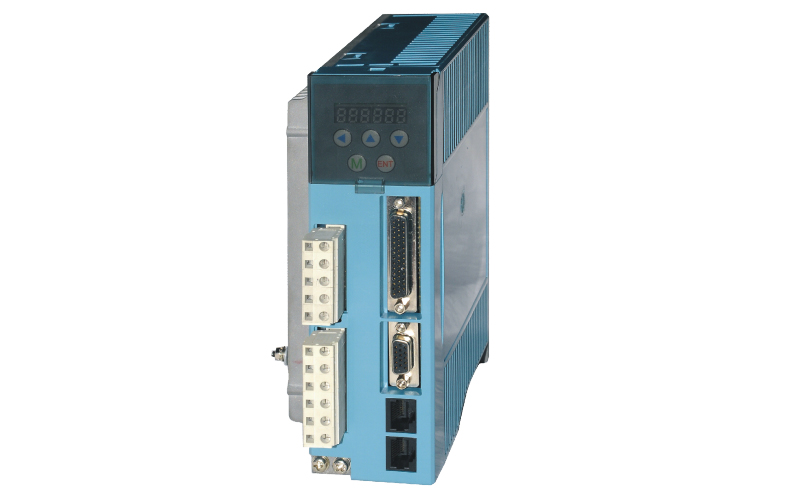

ZDM-3HE2280是一款****融入伺服技术的新型简易步进伺服驱动 器，适配本公司 110 三相步进电机。

本步进伺服驱动器运用****的 32 位 DSP，采用先进的伺服控制算法进行控制。相比传统步进驱动器， 此步进伺服驱动器能够完全避免步进电机丢步问题，可以有效的抑制 电机温升，明显的降低电机振动，极大的增强电机高速性能。

并且本 驱动器成本是交流伺服系统的 50%，同时适配电机尺寸兼容传统步进 电机，方便客户升级替换。

总之，此步进伺服驱动器集无丢步、低温 升、高转速、高转矩、低成本等优点于一体，是一款性价比极高的运 动控制产品。

应用领域

适合各种力矩要求较大的自动化设备和仪器，

例如：雕刻机、剥 线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设 备等。

在用户期望小噪声、高速度的设备中应用效果特佳。

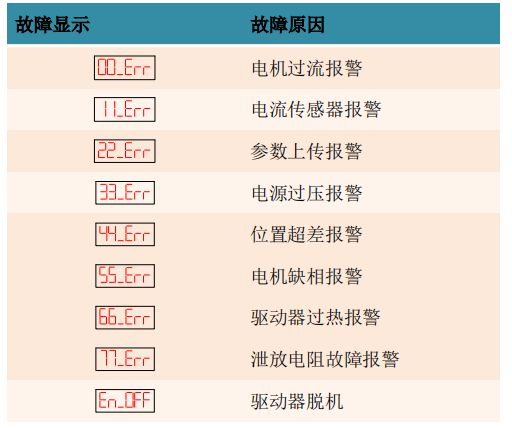

故障代码

驱动器参数设置

ZDM-3HE2280 驱动器的参数设置方法：

可通过驱动器的前面板 设置参数。驱动器内部存有一套对应电机****的默认出厂配置参数， 用户只须按照具体使用情况调整驱动器内部细分数即可，具体参数及

功能见下表：

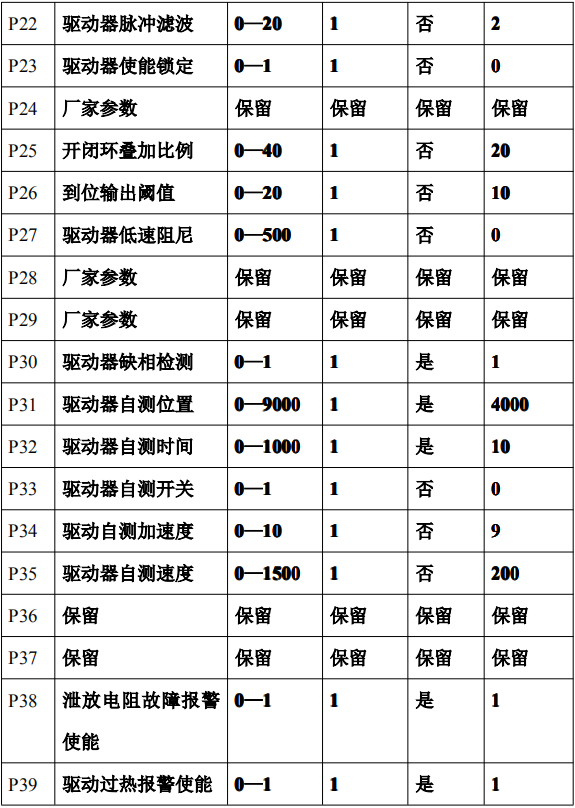

参数的实际值=设定值×相应的量纲 共有 39 个参数设置，可通过驱动器的前面板修改以下列参数，也可 以通过 HISU 下载到驱动器内。

参数调节方法

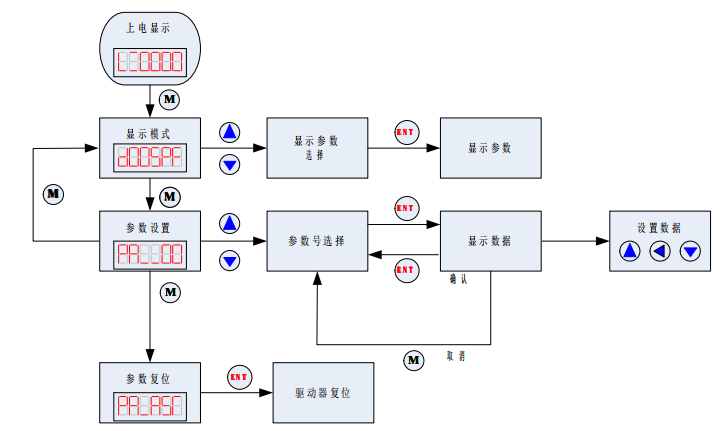

1、按键操作方法

2、操作举例

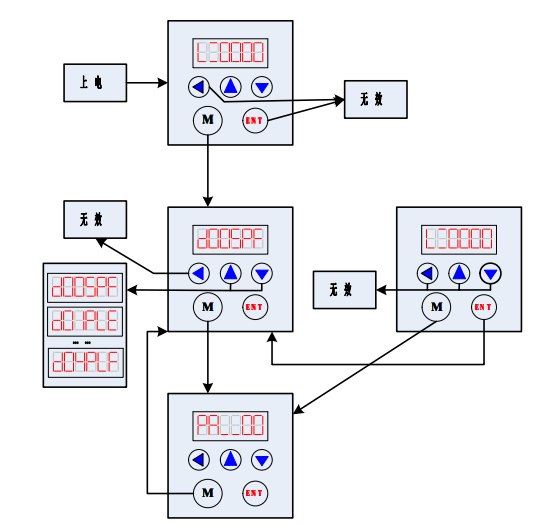

【1】模式操作举例

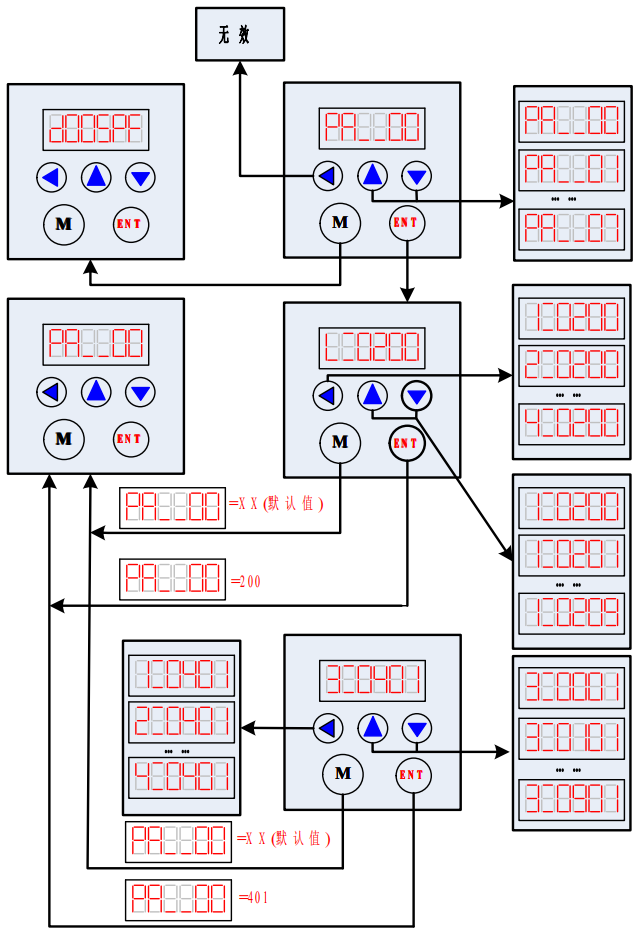

【2】参数调节操作举例

注意：驱动器出厂默认的电流环、位置环和速度环参数为配套电 机的****参数，客户一般无需修改，只需要根据系统控制的需要选择 好电机细分数及开闭环电流的百分比即可。
