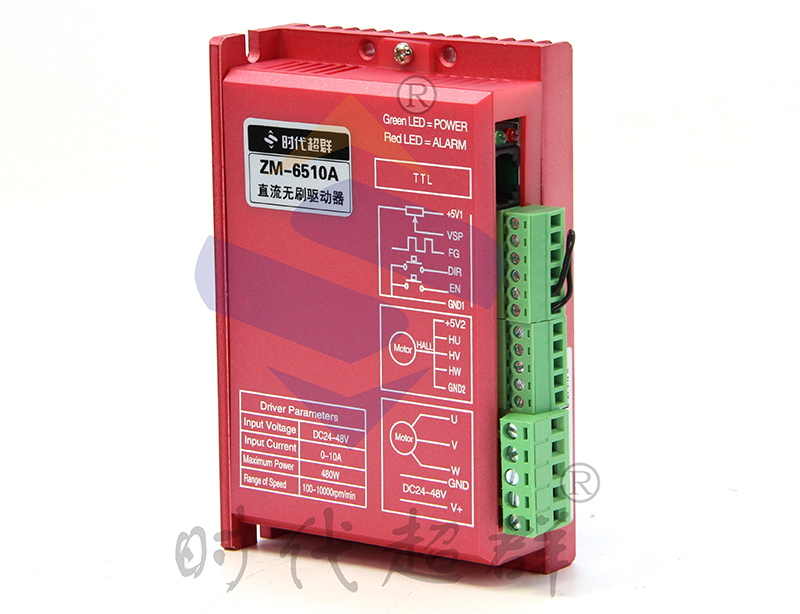

时代超群 ZM-6510A 直流无刷电机驱动器简介

主要特点

◆ 可外接速度显示板，显示转速；也可以接电脑，用来设置驱动器参数

◆ 电流、速度双闭环设计，低速力矩大，运行平稳；

◆ 高力矩、高转速输出，****转速可达10000rpm/min；

◆ 调速方式：0-5V模拟量（根据客户要求可设定100 Hz -100KHz PWM调速）；

◆ 有EN（使能）、DIR（方向）等信号输入端；

◆ 可输出测速脉冲；

◆ 具有过流、过压、欠压、马达堵转等保护功能。

产品概述

      ZM-6510A直流无刷电机驱动器是我公司****推出的，针对小功率无刷电机传动领域的高科技产品。

      本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应能力。          本产品适合驱动峰值电流在10A以下，电源电压在DC18V~50V以内（面板标DC24V~48V）的任意一款低压有霍尔或无霍尔传感器的三相直流无刷电机，并具有大电流工作时温度低的特点产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制域。

功能概述

本产品可以实现以下功能：      （标准出厂默认设置为方波有霍尔开环模式）

1. 方波有霍尔速度开环运行

2. 方波有霍尔速度闭环运行

3. 方波无霍尔速度开环运行

4. 方波无霍尔速度闭环运行

5. 恒扭矩开环模式运行 (严禁长时间超负荷运行)

6. 恒扭矩闭环模式运行 (严禁长时间超负荷运行)

以上功能用户可根据我司提供的上位机电脑软件或手持调试器来自行设置。

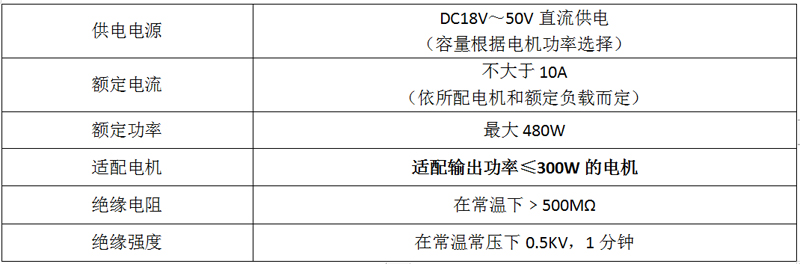

电气性能指标

电气性能（环境温度Tj=25℃时）

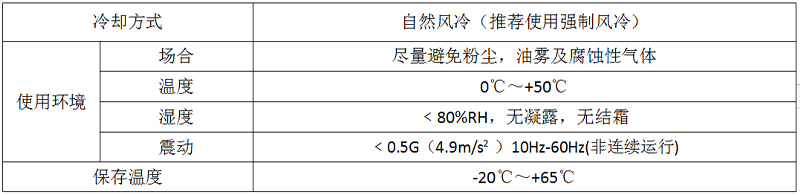

使用环境参数：

外形尺寸：118×75.5×34mm

重量：约0.3Kg

【提示注意】

       由于储运环境温度的剧烈变化，容易产生凝露或结霜，此时应把驱动器放置12小时以上，待驱动器温度与环境温度一致后方可通电运行。

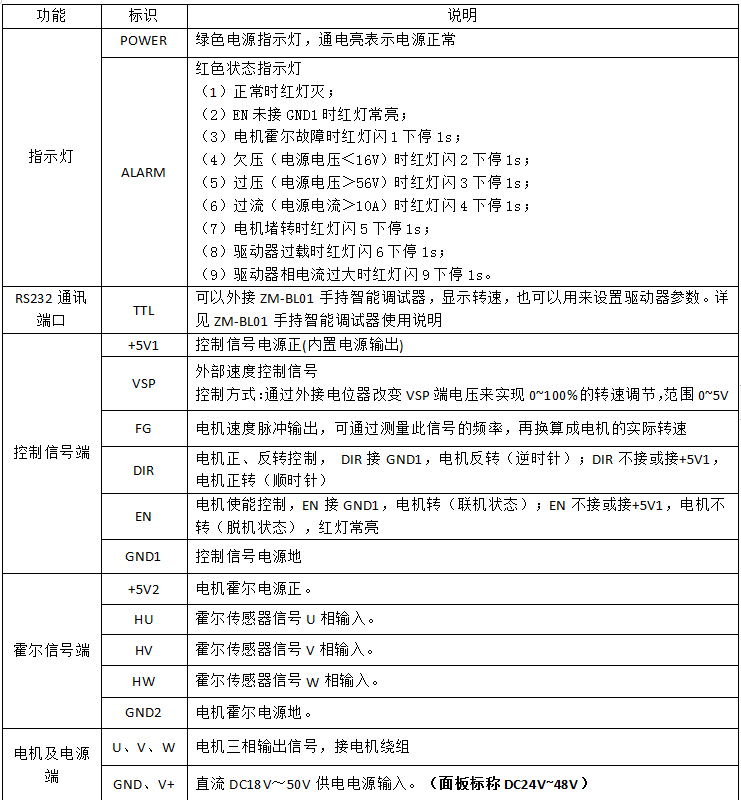

端口说明

功能说明

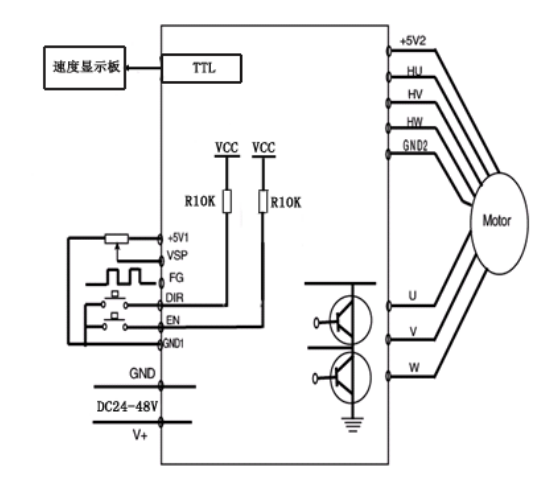

接线图

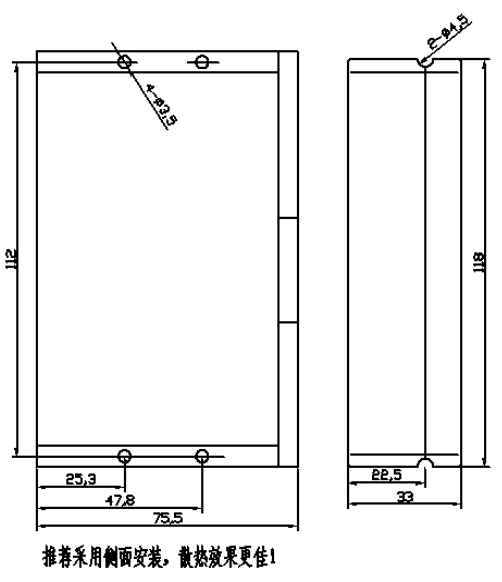

外形尺寸（单位：mm）
