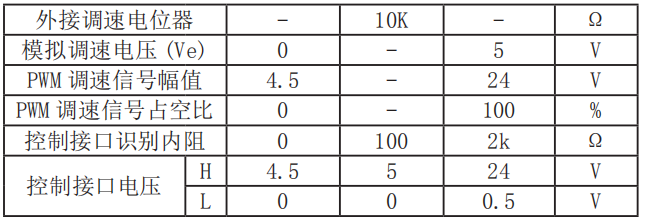

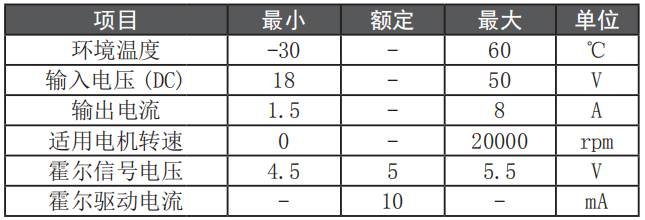

一.工作条件

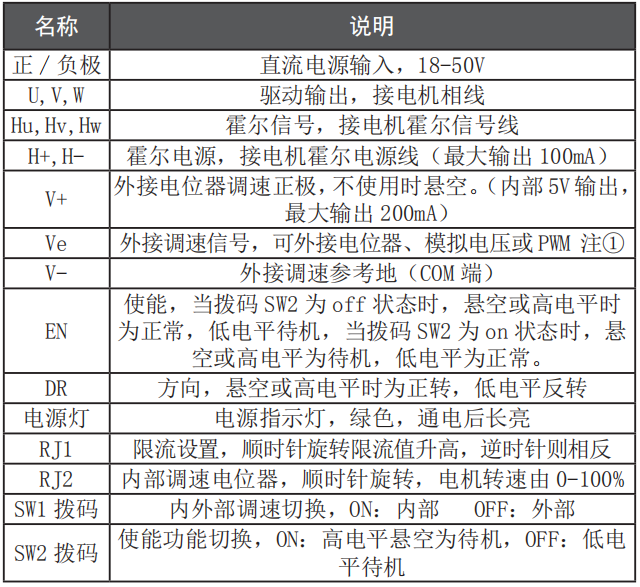

二.接口定义
注① : 使用此功能时请确认驱动器侧面的“SW1”拨码为 OFF 状态 限流说明 本控制器采用输出限流方式，有效避免因启动 或负载加大时电流过大导致工作异常。实际使 用时请根据电机参数设置输出限流值。 调节示意如下图：
三.调速方式示意 1. 内部调速 使用内部调速时，外接调速接口 (Ve) 需悬空， 且 SW1 拨码需在 ON 状态，内部调速电位器顺 时针由低旋转至****，电机转速由 0-****。 调节示意如下图：
2. 外部调速 使用外部调速时，必须确保 SW1 拨 码为 OFF 状态 2.1 外接 10K 电位器调速，需将电 位器接到驱动器的 V+、Ve、V- 接 口；通过旋转电位器来调节电机转 速 (Ve 接电位器的中间脚 )， 接线示意如下图：

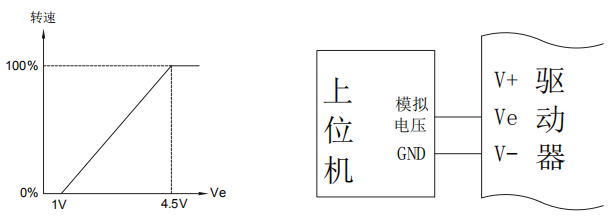

2.2 外接模拟电压调速，V- 为参考地，Ve 接 0-5V 电压信号，其 中在约 1-4.5V 时电机速度有变化，接线示意及电压 - 转速对应图如下：

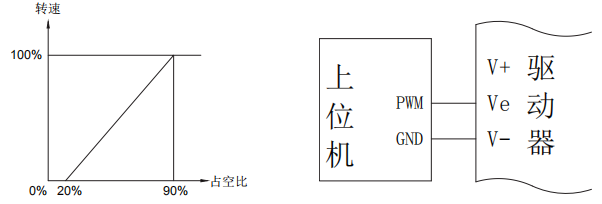

2.3 外接 PWM 信号调速，V- 为参考地，Ve 接 PWM 信号，PWM 电压 幅值为 5V，频率为 1-10KHz，接线示意及占空比 - 转速对应图如下：
注意！内外部切换拨码 SW1 只对调速信号起作用 , 无论是使用内 部电位器控制电机转速，还是外接调速信号控制电机转速，控制 信号侧方向、使能信号均受控。
