一.产品简介

SD300 系列交流伺服驱动器是具有国内****水平的通用交流伺服驱动产品。

该系列产品采用先进的全数字化控制及交流电机矢量控制理论，系统性能优异、 可靠性高，广泛适用于食品加工、包装机械、纺织机械及其他相关自动化产业 机械的伺服轴驱动。

有抖音的朋友可以打开抖音，扫描图片观看视频讲解

二.通讯功能说明

1.功能概述与接线图

SD300 伺服驱动器具有 RS-485 串行通讯接口，使用此接口通过 MODBUS 协 议可控制伺服系统、变更参数以及监视伺服系统状态等多项功能。

2.通讯端口 CN3 的接线说明如下：

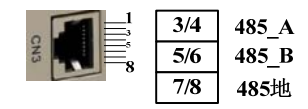

SD300-20AL/30AL 驱动器的通讯端口使用标准网线口，外形和针脚分布为：

3.特别说明：RS485 通讯端口也可以通过 CN1 的 40/41/42 连接，详见 2.4 节图 示说明。

三.通讯参数

1.使用 RS-485 通讯时，上位控制器为主机，伺服驱动器为从机。

2.伺服驱动器的通讯地址需由此参数设定为不同的通讯站号，站号地址的设定范围为-1～247， 默认值为-1 表示关闭通讯功能，设置值大于 0 表示开放通讯功能。

3.在使用通讯 功能之前，必须将此参数设置为需要的站号，此站号代表本驱动器在通讯网络 中的****地址，一组伺服驱动器仅能设定一站号，若重复设定站号将导致无法 正常通讯。

通过此参数选择 RS-485 通讯的波特率，不同的值对应不同的波特率，选择 的通讯波特率需与上位控制器的通讯波特率一致，

具体的设定值如下：

参数意义：

0：波特率为 4800bps

1：波特率为 9600bps

2：波特率为 19200bps

3：波特率为 38400bps

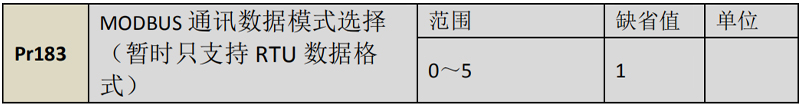

通过此参数选择 RS-485 通讯的数据模式，选择的数据模式需与上位控制器 的通讯协议一致，具体的参数值意义如下：

0：数据位-8 位 校验位-无 停止位-1 位

1：数据位-8 位 校验位-偶校验（Even） 停止位-1 位

2：数据位-8 位 校验位-奇校验（Odd） 停止位-1 位

3：数据位-8 位 校验位-无 停止位-2 位

4：数据位-8 位 校验位-偶校验（Even） 停止位-2 位

5：数据位-8 位 校验位-奇校验（Odd） 停止位-2 位
