上图是客户定制的工字滑台模组，有效行程500mm,带载5kg.速度要求300mm/秒。

根据客户的这个要求，我们推荐的是我们公司DS45M75系列同步带模组，配上57步进电机1.5Nm，驱动器DM542.控制器CM35D-20（两轴控制器）

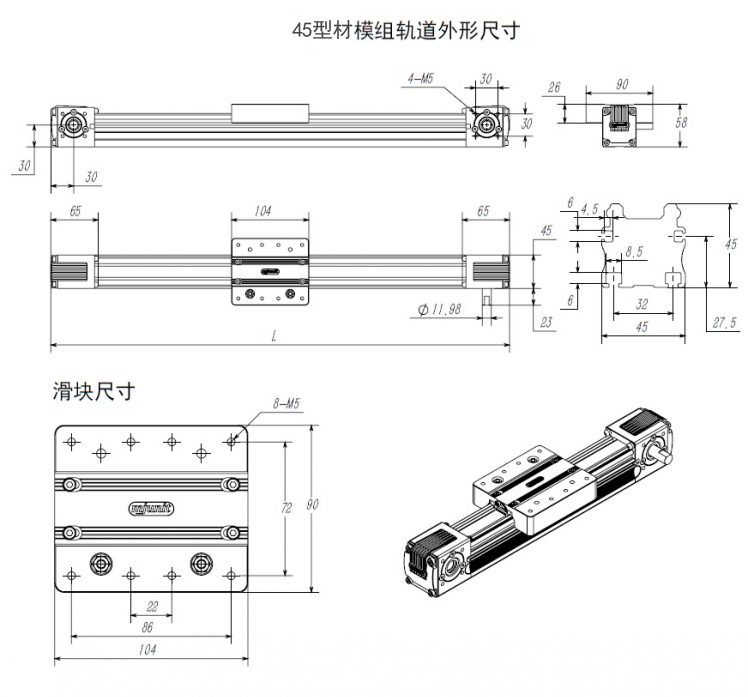

DS45M75系列同步带模组的参数如下：

规格：45*45mm

长度：4米以内任意尺寸

直度/扭拧度： <=0.03/300mm

扭矩：0~3N.m

承载力：150N, 15kg

导轨材质：铝合金

导程：75mm

同步带规格：HTD3m，宽度15mm

同步带轮齿数：24齿

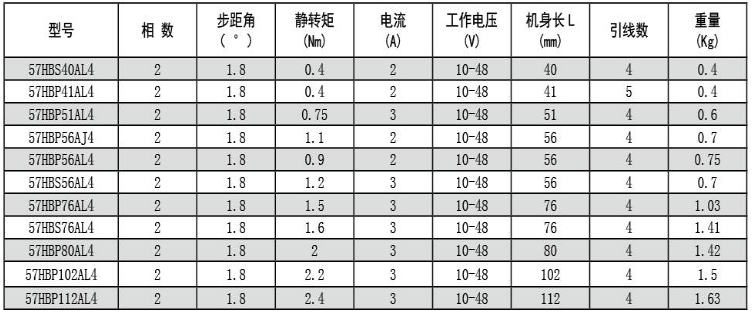

时代超群57系列步进电机高速大力矩、低噪音；可靠性强,温升小、运行平稳。电机机身长不一样，力矩也不一样，有57HBP56AL4,57HBP76AL4,57HBP80AL4,57HBP102AL4,57HBP112AL4多款型号，具体参数如下：

DM542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，脉冲应频率可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。

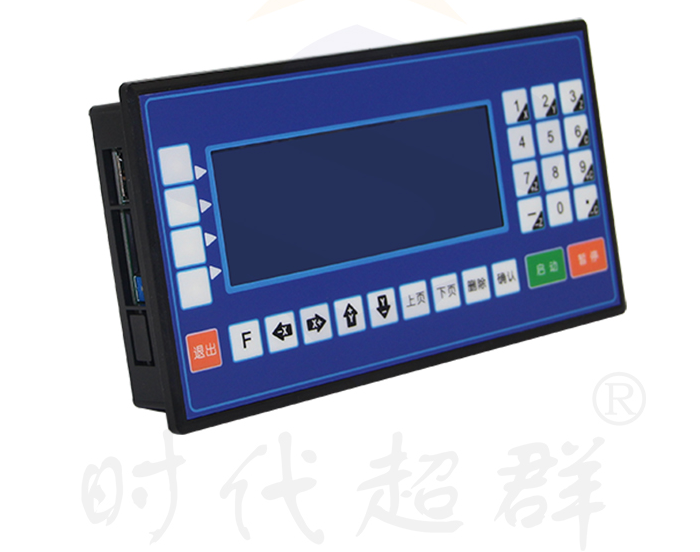

上图是时代超群可编程控制器CM35D，控制器采用高性能 32 位 CPU，驱动装置采用细分步进电机或者伺服电机，配 备液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高精度，噪音小，操作简单等特点。

主要功能

自动：自动运行、空运行、单步运行

手动：电机正反转、回程序零、回机械零、输出控制

程序：程序的编辑、读入、删除、保存 参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等

外部手动：控制电机正反转、启动、暂停、报警、急停等。

指令丰富：25 条控制指令。

USB：可以直接用 USB 线对系统进行供电，方便开机画面及程序的传输，学习与操作。

隔离 IO 口：带有与系统隔离的输入输出口，输出口能力****可到 1A。

背面直接出端子接口：减少转接板，背面端子可以直接接线，清晰方便并且节省成本。

控制系统主要由以下几部分组成：

 高性能、高速度 32 位

 液晶显示器（分辨率：192×64）

 专用运动控制芯片（差分信号输出为：脉冲+方向）

 输入/输出（18 路光电隔离 24V 输入，8 路光电隔离 24V 输出，单通道额定 500mA）

 ****程序行 480 行

 触点按键阵列（28 键）

时代超群提供电机，驱动器，滚珠丝杠，同步带导轨十字滑台配套数控系统服务！
