位置控制

位置控制应用于需要精密定位的系统中，如数控机床、纺织机械等。

位置指 令来源是脉冲指令，由输入端子的 PULS+、PULS-和 SIGN+、SIGN-输入脉冲。

用 户需根据位置控制接线图的说明，结合实际使用要求正确接线，然后设置位置 控制相关参数。

本手册给出位置控制的一种简单例子如下：

一.位置控制接线图

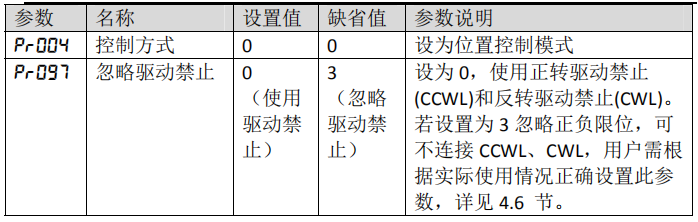

本例的参数设置如下：（其他参数使用出厂缺省值）

二.位置指令

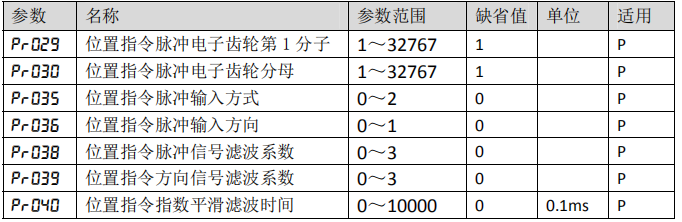

1. 与位置指令有关的参数

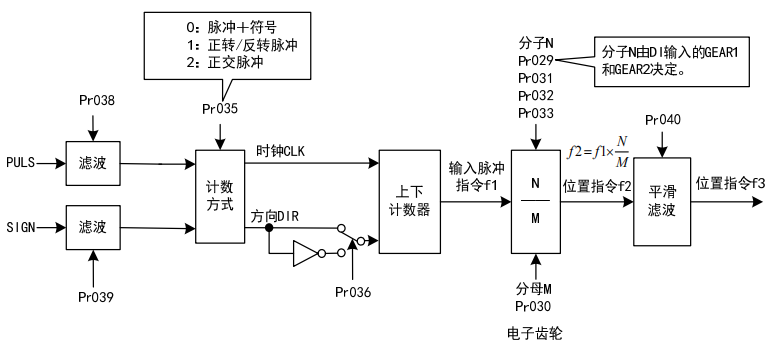

2. 指令脉冲传输路径

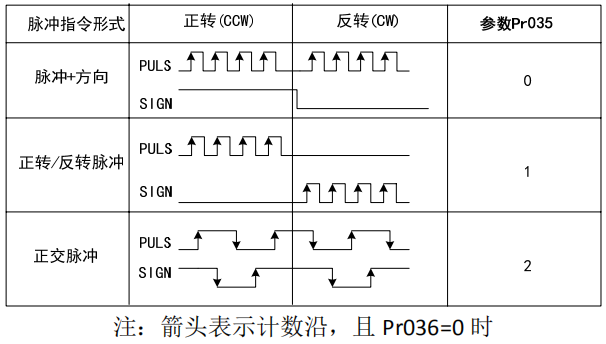

3. 指令脉冲输入方式

输入方式由参数 Pr035 决定；参数 Pr036 用于变更计数方向，设置为 1 计数 值取反。

4. 平滑滤波

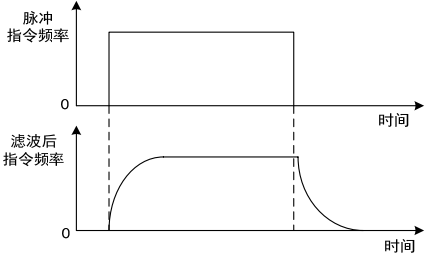

如下图所示，参数 Pr040 是对指令脉冲进行平滑滤波，具有指数形式的加减速。

滤波器不会丢失输入脉冲，但会出现指令延迟现象。当设置为 0 时，滤波 器不起作用。

参数值表示由 0 频率上升到 63.2%的位置指令频率的时间。

滤波器使输入的脉冲频率平滑化。

此滤波器用于：上位控制器无加减速功能、 电子齿轮比较大、指令频率较低等场合。

三.输入电子齿轮

(1) 电子齿轮比基本说明

通过电子齿轮可以定义输入到本装置的单位脉冲命令使传动装置移动任意距离，上位控制器所产生的脉冲命令不需考虑传动系统的齿轮比、减速比或电 机编码器线数。

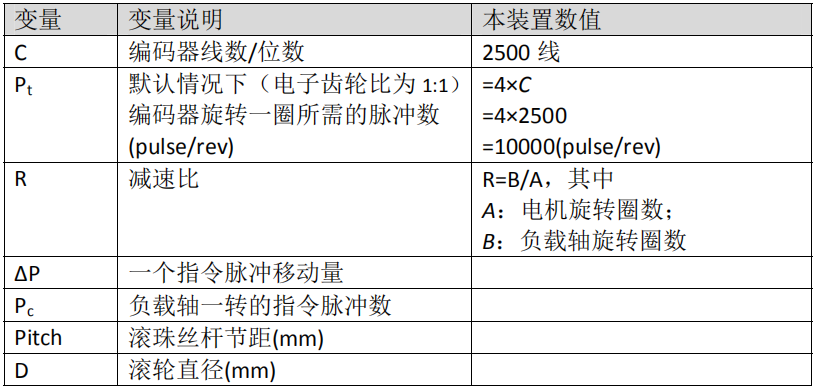

下表是电子齿轮变量说明：

计算公式：

其中，

将上面计算结果进行约分，并使分子和分母都小于或等于 32767 的整数值， 写入参数中。

(2) 电子齿轮比动态切换功能

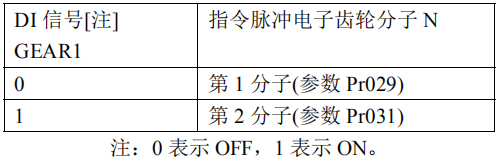

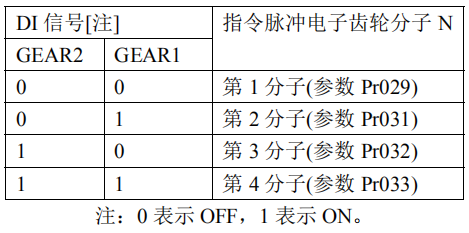

驱动器提供 4 组电子齿轮分子 N，可以在线改变，由 DI 输入的 GEAR1、GEAR2 决定。

分母 M(参数 Pr030)都是一样的。

参数 Pr034 可用来设置动态电子齿轮应用模式，

具体说明如下：

Pr034 设为 0： 禁止使用动态电子齿轮比切换，指令脉冲电子齿轮分子由 Pr029 设置；

Pr034 设为 1：允许使用动态电子齿轮比切换，且指令脉冲电子齿轮分子由 DI 输入的 GEAR1 决定；

Pr034 设为 2：允许使用动态电子齿轮比切换，且指令脉冲电子齿轮分子由 DI 输入的 GEAR1、 GEAR2 决定。

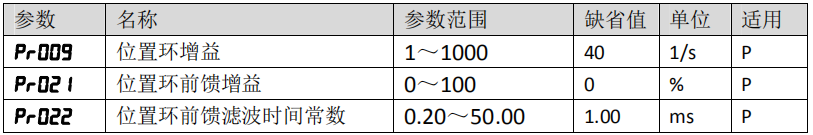

四.位置控制有关增益

因为位置环包括速度环，依照先内环后外环次序，首先设置好负载转动惯量 比，再调整速度环增益、速度环积分时间常数，最后调整位置环增益。

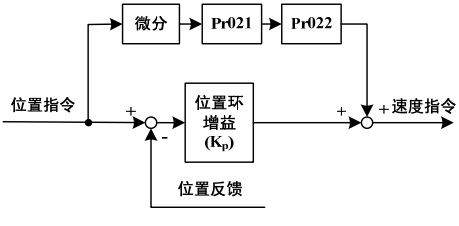

以下是系统的位置控制器，位置环增益 Kp增加可提高位置环频宽，但受速 度环频宽限制。

欲提高位置环增益，必须先提高速度环频宽。

前馈能降低位置环控制的相位滞后，可减小位置控制时的位置跟踪误差以及 更短的定位时间。前馈量增大，位置控制跟踪误差减小，但过大会使系统不稳 定、超调。

若电子齿轮比大于 10 也容易产生噪声。

一般应用可设置 Pr021 为 0%， 需要高响应、低跟踪误差时，可适当增加，不宜超过 80%，同时可能需要调整位 置环前馈滤波时间常数(参数 Pr022)。
