DY-IS如何实现控制电机旋转角度(zd)
2020年12月17日

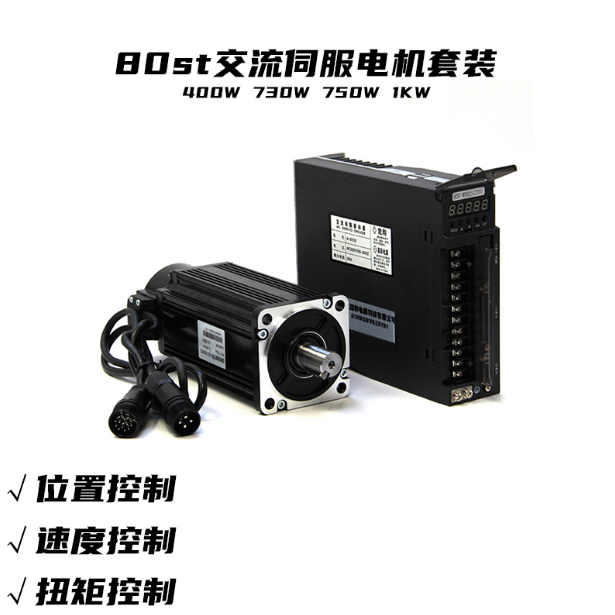

有客户需要用DY-IS控制下图中的伺服电机套装,来实现电机旋转60度,循环6次,进而实现电机转一圈的动作


为了方便计算,把伺服驱动器的脉冲数改为3600一圈,2500x4/3600=25/9,所以把驱动的pa098改为25,pa102改为9。

电机旋转60度需要的脉冲数为3600/6=600,所以编程如下:

00 SPEED 3600(速度)

01 G-LEN 600(位移)

02 DELAY 3000(延时,单位为毫秒)

03 LOOP 00 005(循环,前两位数字为要循环的程序指令的行号,后三位数字为循环次数,因前面已走过一次60度,所以循环次数为5,循环次数走完后进行下一步)

04 END
