微数控CM60D-60 运动控制器， 为 5 轴或者 6 轴的运动控制系统， 采用 ARM 和专门的运动控制芯片， 外部和内部供电采用光耦隔离的方式，实现高性能稳定的控制能力， 配备 7 寸彩色液晶显示器，分辨率为 800*480， 1-4 轴为联动轴， 5-6 轴为非联动轴， 一个模拟轴，带一路标准手脉 MPG接口（此功能暂时没有开通，后期升级）， 为自动化应用、机械设备、科学实验带来了实实在在的解决方案。我们经过多年的用户体验和技术更新，目前控制器支持联动和非联动两种运动模式，提供 20 个程序储存，每个程序最多可编写 999 行。灵活的运动控制，简洁的功能架构， 方便用户使用。

➢ 7 英寸彩色液晶屏，分辨率 800*480，显示面积 85.9*154.1（mm）
➢ 手动界面实时显示输入、输出状态
➢ 支持开机回机械零，支持手动回机械零，支持程序指令回机械零
➢ 支持 U 盘做媒介导入开机图片、参数、程序文件和组态功能
➢ 28 路输入（其中包含 4 路出厂默认功能的输入口）， 18 路输出
➢ X， Y， Z， A 轴（两轴（含两轴）以上）联动运动， B、 C 轴为非联动运动
➢ 1-4 ****脉冲频率 300K， 5-6 轴****脉冲频率 100K
➢ 开机首界面可设置
➢ 支持中文和英文选择
➢ 支持掉电记忆功能，断电后坐标显示和工件计数不会清零
➢ 限位保护， 支持硬限位和软限位
➢ 程序指令支持多轴回机械零顺序选择
➢ 带有 1 路 0-10V 主轴调速模拟量输出接口
➢ 支持外部输入口控制输出口状态

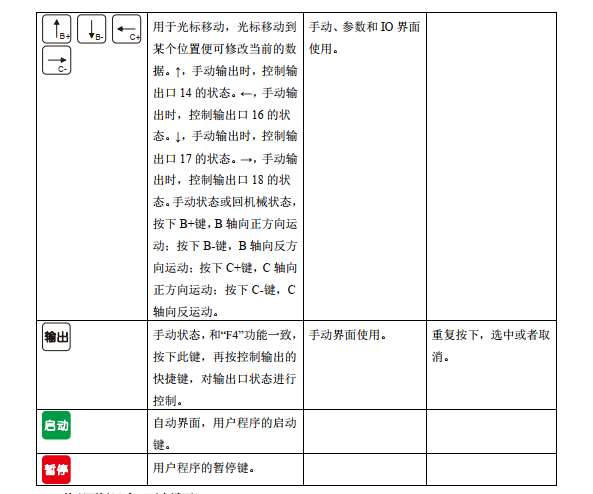

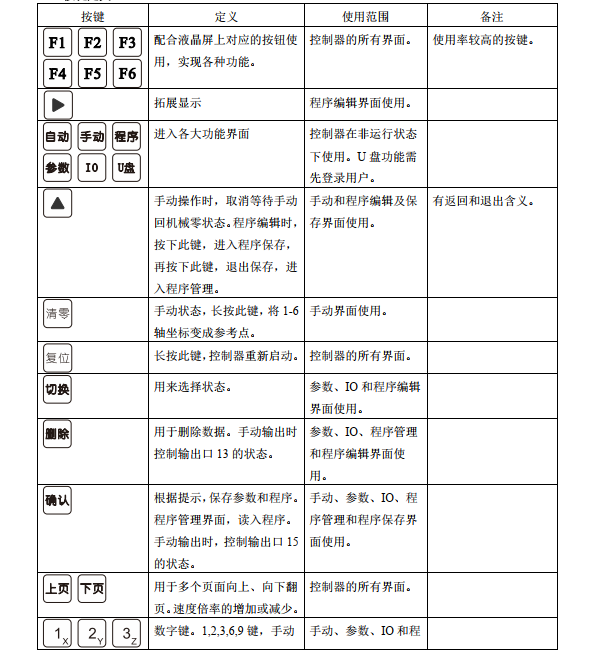

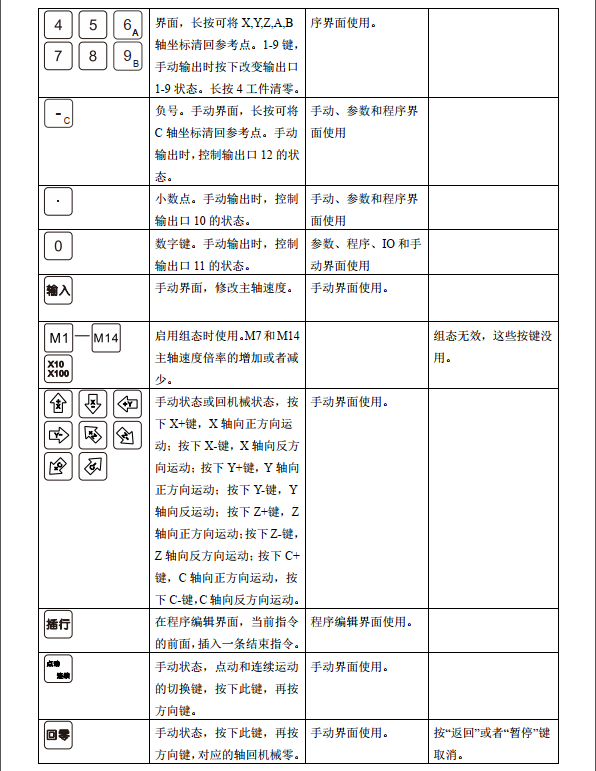

按键定义

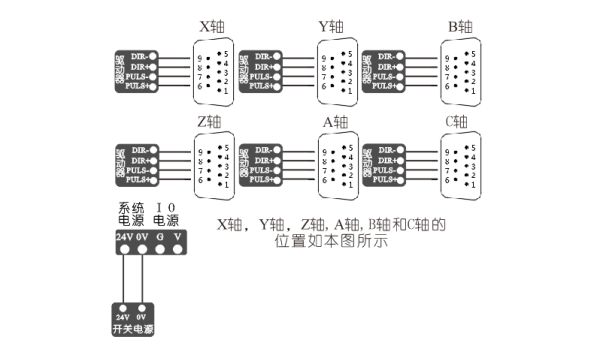

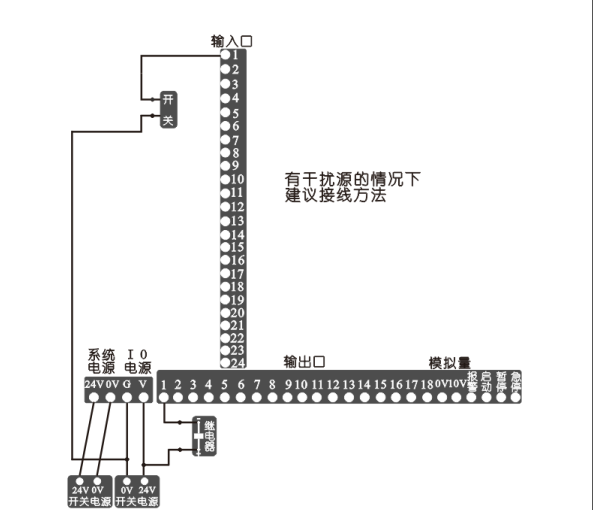

接线方法：
