本公司研制的运动控制器采用高性能 32 位 CPU，驱动装置采用细分步

进电机或者伺服电机，配 备液晶显示器，全封闭触摸操作键盘，系统具

有高可靠性，高精度，噪音小，操作简单等特点。

主要功能 自动：自动运行、空运行、单步运行 手动：电机正反转、回

程序零、回机械零、输出控制 程序：程序的编辑、读入、删除、保存参

数：系统参数、系统自检、IO 设置、用户及厂商密码管理等 外部手动：

控制电机正反转、启动、暂停、报警、急停等 指令丰富：25 条控制指

令 USB：可以直接用 USB 线对系统进行供电，方便开机画面及程序的传

输，学习与操作 隔离 IO 口：带有与系统隔离的输入输出口，输出口能

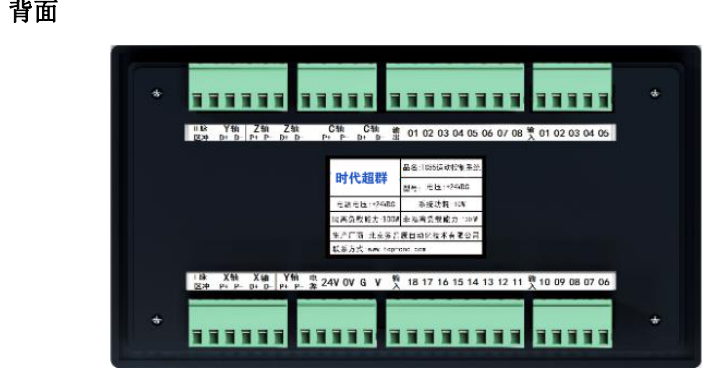

力最大可到 1A 背面直接出端子接口：减少转接板，背面端子可以直接接

线，清晰方便并且节省成本.

注：系统供电与输入输出部分供电建议采用隔离不共地的开关电源 24v

 供电电源的 24v+、GND 端分别接控制器 24V、0V 端子； 如果需要接

输入和输出，则 24v 供电电源的 24v+、GND 端分别接控制器的 V、G

端子； 24v 电源不能与大地、机壳等短接，当距离较大时应使用较粗的

电气连接线； 电器柜中配线，应注意强电、弱电分离，避免强电弱电混

在一起，且尽量减少交叉，注意电磁干扰 对系统的影响； 系统接地线

应采用较粗的铜线，一般应大于 4 平方毫米，并尽量缩短与接地端的距

离。
