今天给大家介绍是单轴步进配电柜系统如下图所示：

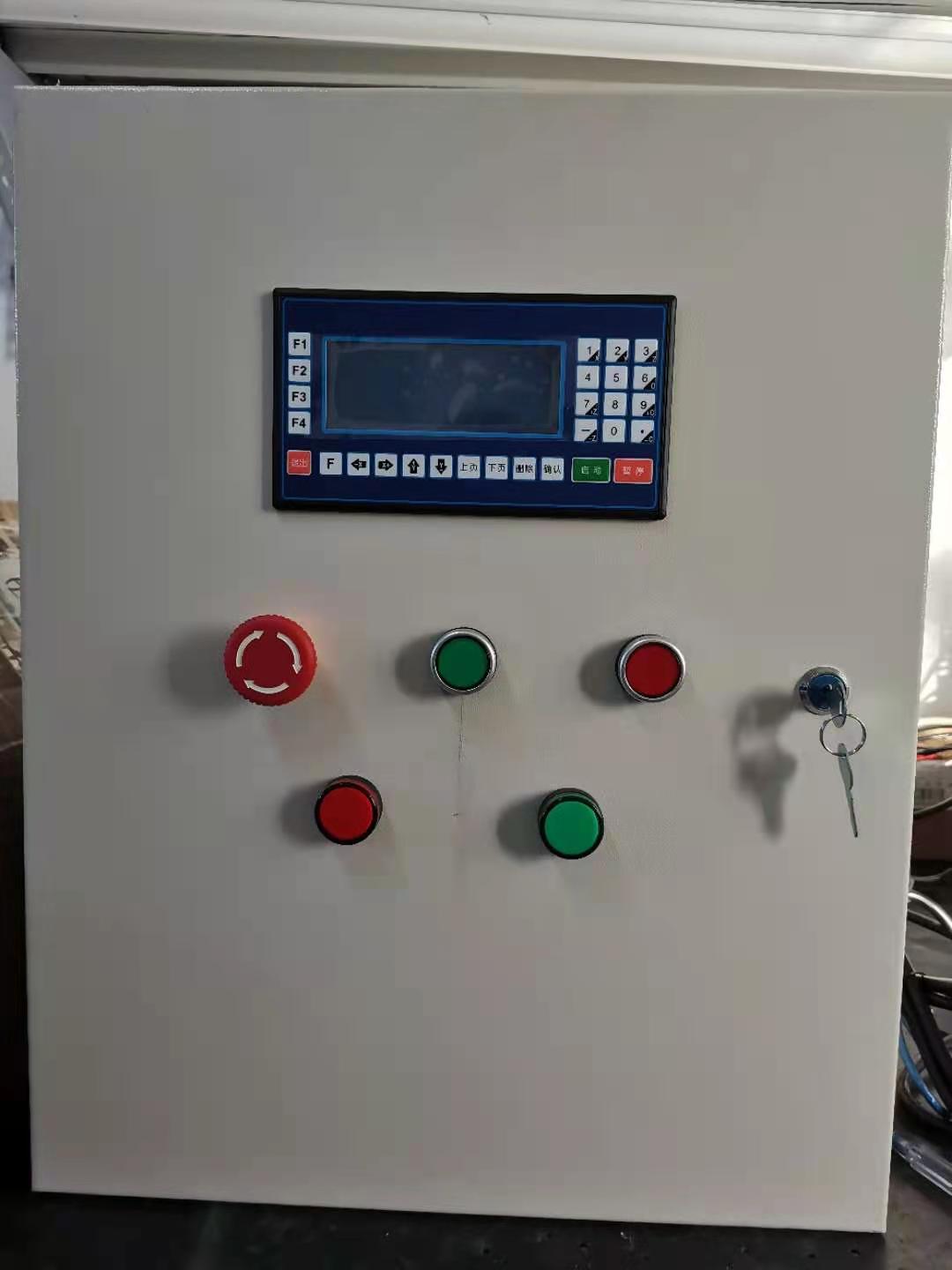

   配电箱尺寸为250*400*500，面板控制器为CM35D-10单轴可编程控制器，24V供电、8路输出18路输入，三个按钮分别为：急停、启动、暂停，两个指示灯按客户要求一个是通电指示灯，一个是运行指示灯，通电指示灯是直流24V供电，运行指示灯则需要一个24V正极和一根输出信号线，信号线接到控制器输出口，需要在程序里编辑，输出打开运行指示灯亮，程序运行，程序完成后输出断开指示灯灭。

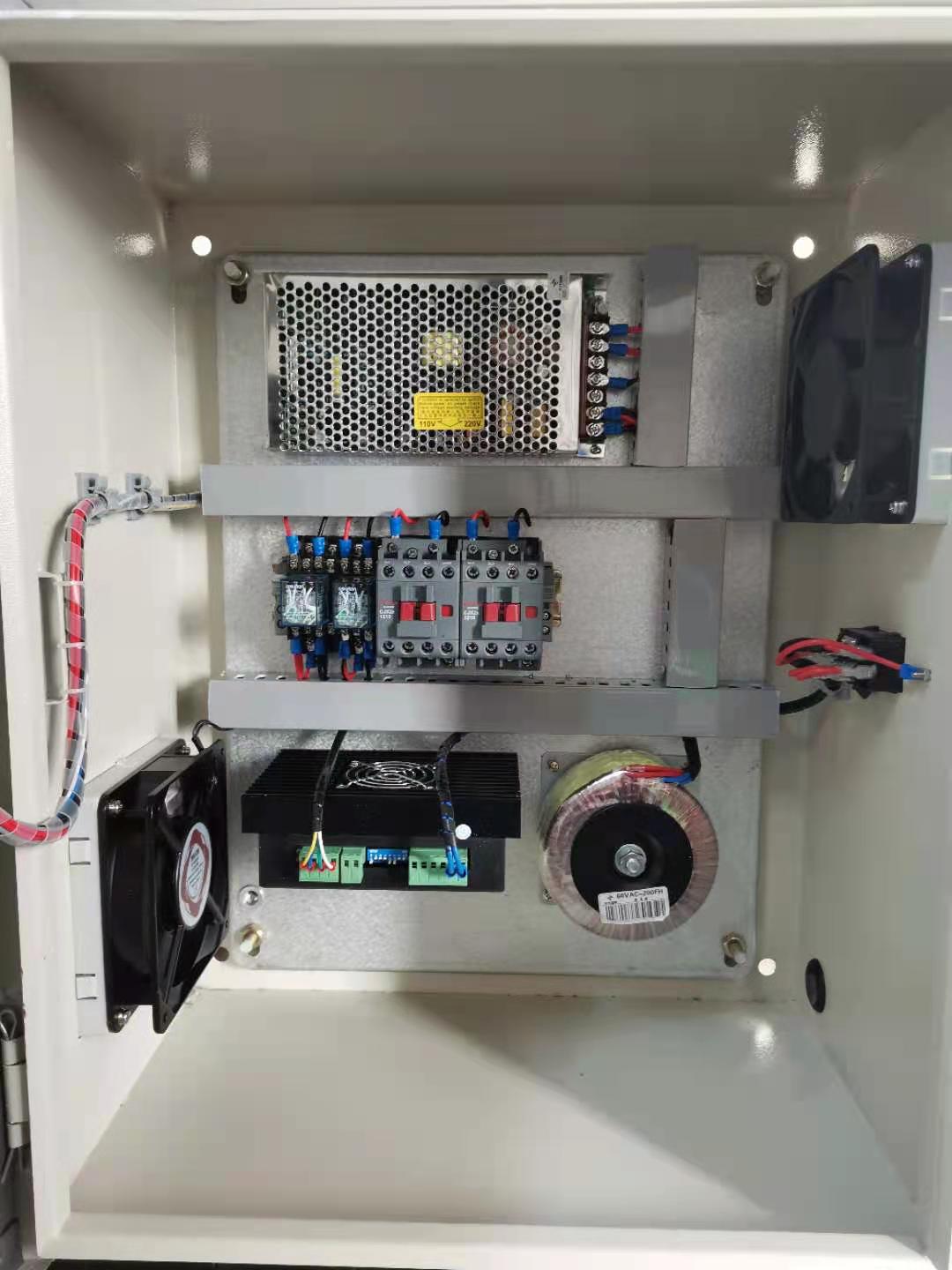

  配电箱内部200W-24V直流电源给控制器和继电器供电，两个继电器分别控制两个交流接触器控制主轴正反转，驱动器为DM860H步进驱动器6A电流，细分和电流通过拨码开关可调，200W60V交流变压器给驱动器供电，箱内散热风扇为220V供电，时代超群出售组装各种伺服步进无刷电机、控制器 驱动器等配套组装服务。
