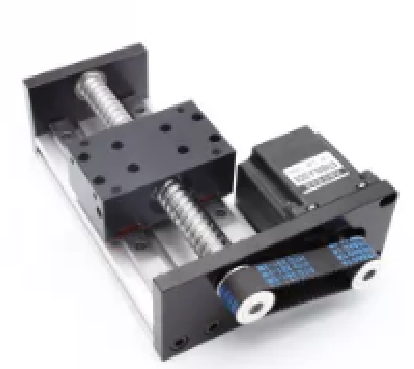

上图我客户定制的一款电机和导轨平行安装的模组，导轨有效行程100mm，丝杆规格1605，是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米，导轨的特殊定做，电机和导轨水平摆放，中间用1:1的同步轮连接运转，也可以采用带有其他速比性质的同步轮连接。

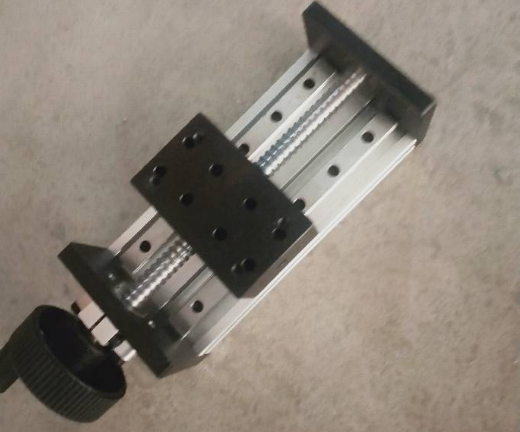

HBX系列双线型导轨，导轨的滑块为50mm*80mm，水平****载重100KG，垂直载重50KG，定位精度0.03MM，可以做到有效行程2米以内。也有的客户不用电机直接加装手轮控制。

此款导轨也可以加装57/60步进电机，60伺服电机

可搭建一维，二维，三维模组。

可定制双滑块正反牙类型的直线导轨。

常规品产品尺寸图如下：

联系方式：QQ:467102884  电话：18710050116（刘女士）
