伯朗特BRTIRUS1510A工业机器人车床上下料加工法兰盘项目书(AY)
2021年1月3日






设备概述

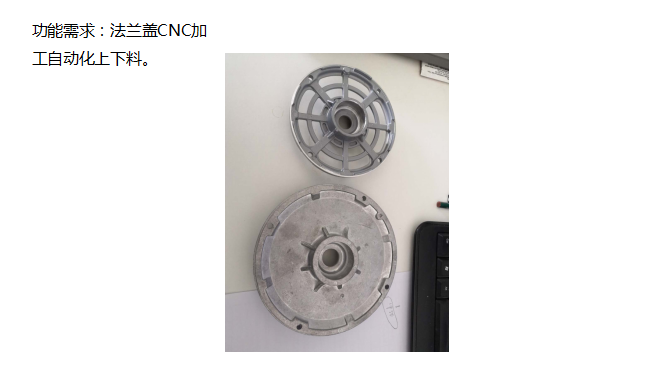

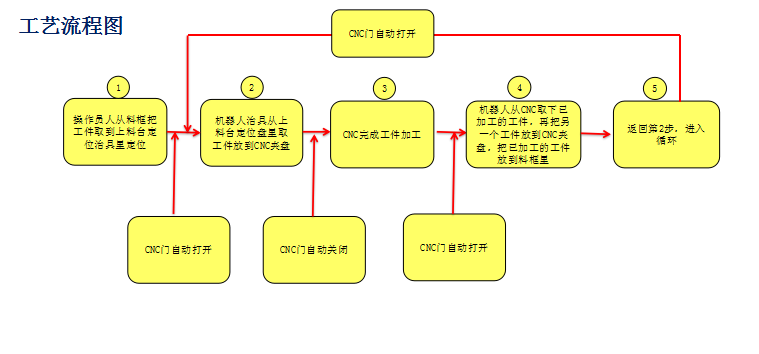

一,设备功能:操作员人从料框把工件取到上料台定位治具里定位,机器人取工件到CNC夹盘定位,CNC完成加工后,机器人取工件自动卸料到料框里。机器人上下料循环时间循环时间约为15S,加工时间循环时间约为10S,机器循环时间约为21S/PCS,8小时单机产能约1300PCS。1人可以操作2台CNC, 8小时班产能预估约2600PCS。

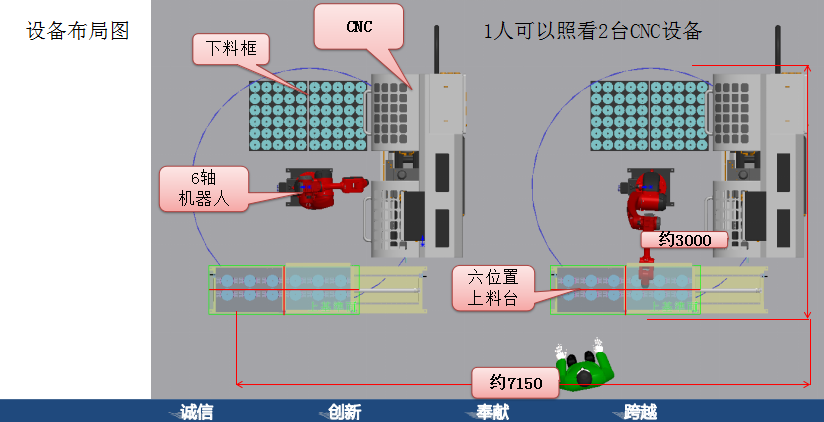

二,预计安装区域:L7150*W3000*H1900mm(以最终现场安装为准)。

三,此为非标设备,以上仅供参考,受到一些可能没有充分了解到的现场因素影响,循环时间和班产能会有出入,以实际最终现场安装调试交付为准。

工艺要点:

1.机器人取工件时,以内孔夹取,

到CNC卡盘上定位夹外圆。

2.机器人上下料治具为双头治具,

一边卸料,另一边上料。

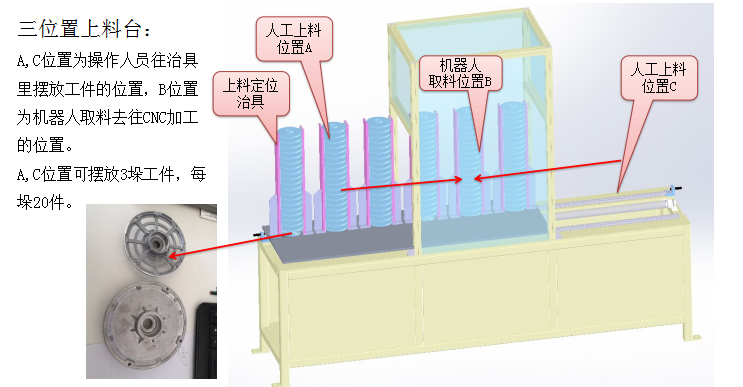

3.工件外圆有凸台,需在上料台治具里定位,取件时,以内孔夹取。

4.机器人把工件拿到CNC卡盘上定位外圆夹紧。

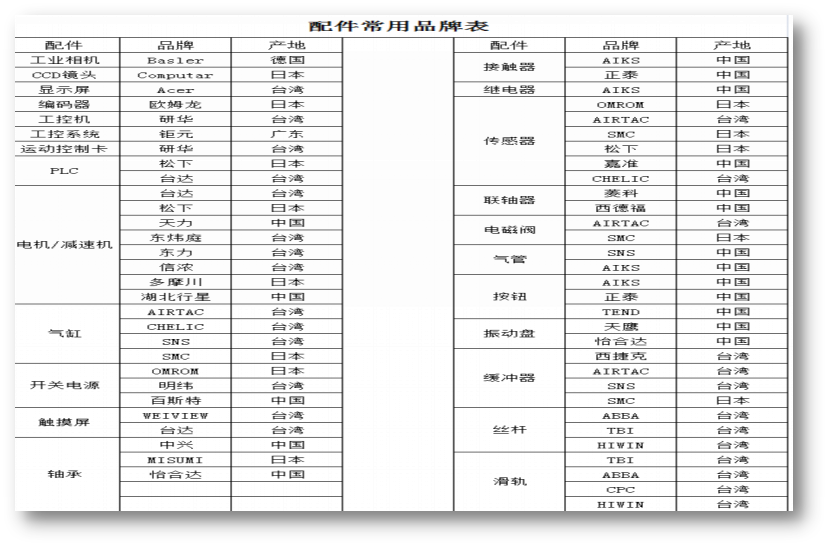

常用配件品牌清单
