DM542 是我公司自主研发的高性价比的细分驱动器，特 别适合大批量低成本用途，同时具有优越的性能。

  由于采用了三 态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有 明显改善。

  此驱动器的细分多达十五种，SW4 可设置静止半流， 极大地减小了电机发热。具有更宽的电流和电压。

  电机发热和噪 音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和 市面上的驱动器相比，****竞争力和吸引力。

一.电气、机械和环境指标

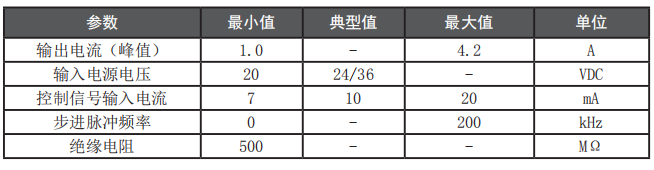

1．电气指标

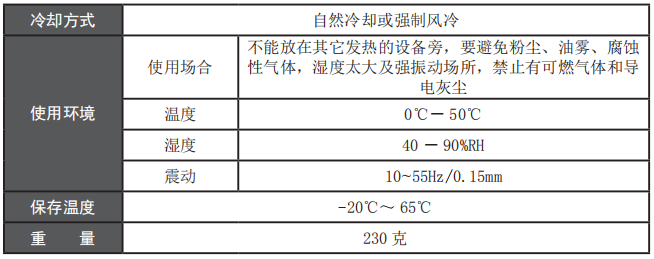

2．使用环境及参数

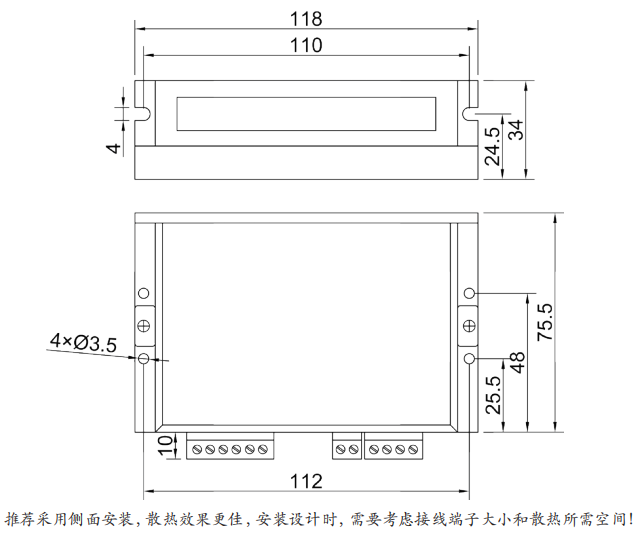

3．机械安装尺寸图

4．加强散热方式

（1）驱动器的可靠工作温度通常在 60℃以内，电机工作温度为 80℃以内；

（2）建议使用时选择自动半流方式，马达停止时电流自动减为 60%，以减少电机和驱动器的发热；

（3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的 空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证 驱动器在可靠工作温度范围内工作。

二、驱动器接口与接线介绍

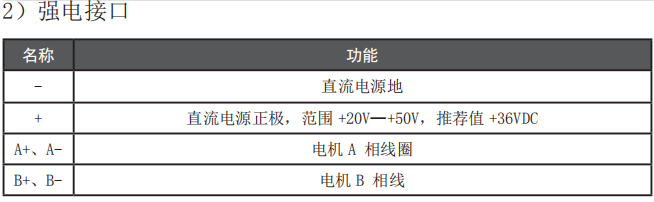

1．接口描述

2．控制信号接口电路

  DM542 驱动器采用差分式接口电路可适用差分信号， 单端共阴及共阳等接口，内置高速光电耦合器，允许接收长线驱 动器，集电极开路和 PNP 输出电路的信号。

  在环境恶劣的场合， 我们推荐用长线驱动器电路，抗干扰能力强。

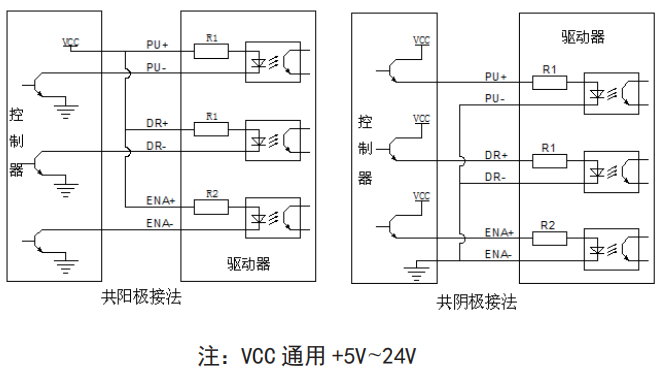

  现在以集电极开路 和 PNP 输出为例，接口电路示意图如下：

3. 控制信号时序图

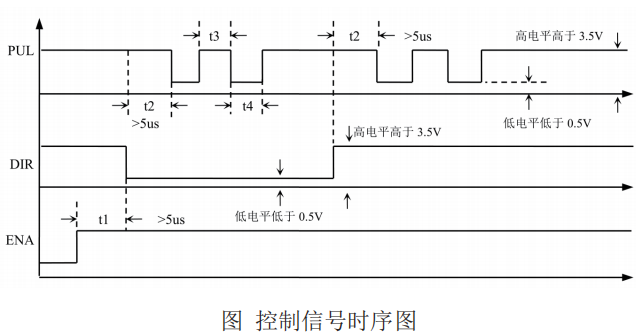

为了避免一些误动作和偏差，PUL、DIR 和 ENA 应满足一定 要求，如下图所示：

注释：

（1）t1：ENA（使能信号）应提前 DIR 至少 5μs，确定为高。 一般情况下建议 ENA+ 和 ENA- 悬空即可。

（2）t2：DIR 至少提前 PUL 下降沿 5μs 确定其状态高或低。

（3）t3：脉冲宽度至少不小于 1.5μs。

（4）t4：低电平宽度不小于 1.5μs。

更多内容请致电咨询

联系人：李经理

联系方式：17600500753（同微信 QQ）
