DS80系列直线同步带导轨搭配86步进电机垂直提升40KG负载(LP)
2021年1月5日


图为时代超群退出的80型材宽直线同步带导轨,可配86步进电机,80伺服电机等,此系列同步带有效行程可做到100mm-3800mm,同步带采用高刚度铝合金做机体;运行速度快,最大可到2000mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少\


具体参数如下:

规格:80*80mm 长度:总长四米内任意尺寸

水平承载力:80KG,垂直40kg

滑块尺寸:200mm*182mm

导轨材质:铝合金+轴承钢 导程(同步轮周长):176mm

同步带规格:HTD8m 宽度35mm

同步带轮齿数:22齿

直度/扭拧度: <=0.1mm/300mm,重量:滑块加尾座重量6KG,导轨本体重0.7KG/100mm

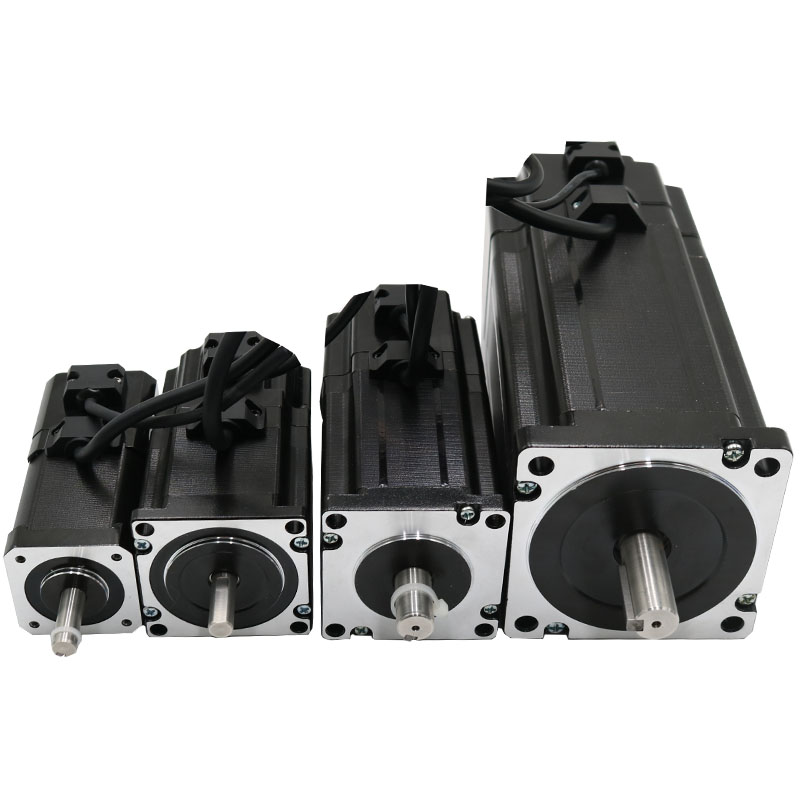

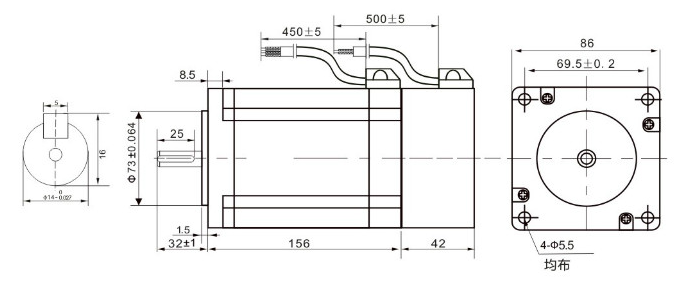

垂直提升40KG 可搭配时代超群86HBP150AL4-TKAB-X两相混合式步进电机,电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。步距角1.8°,扭矩12N.m,电流4A,机身高150MM,轴径Φ14MM。电机带24V 4NM永磁式电磁刹车,有后盖保护安全等级更好。


步进电机使用刹车的条件。

1.使用环境不稳定

2.经常的突然断电,可使电机,断电后,立即停止工作。效率高,避免的损失。



配套驱动器ZD-2HA860两相步进电机驱动器接口采用超高速光耦隔离;抗高频干扰能力强;16种不同细分任意切换;自动半流锁定;8 档电流可调;支持脱机、使能、锁定等功能;过压、欠压、过流保护。

联系方式:QQ:467102884  电话:18710050116(刘女士)
