可手动/电动控制T型丝杆42直线步进电机驱动套装(LP)
2021年1月6日


上图为时代超群42B40AT0808B-10 T型丝杆直线电机,机身长48MM,扭矩0.45Nm,电流1.7A,丝杆长100MM,丝杆直径8MM,导程8MM。电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强,和控制系统相配合,可做到0.03mm的位移精度。T行丝杆具有一定的自锁能力。

客户可加装如图手轮,这个样可以手动调节,也可以点动控制

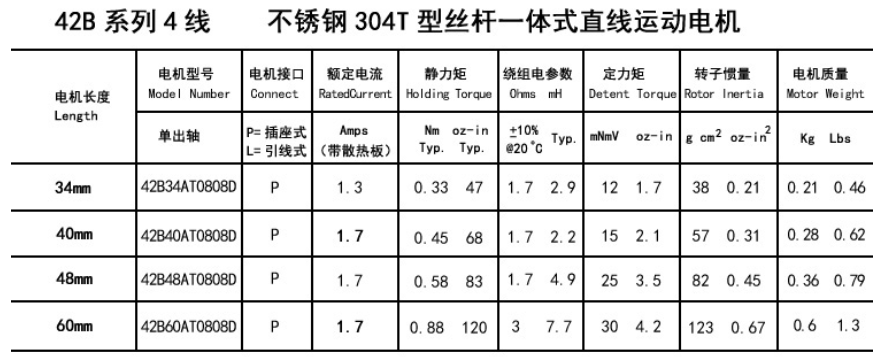

42系列直线电机多重规格可选



可以搭配电机后背式的驱动器ZD-M42P


产品特点

☆ 微型设计,安装便利,可与 57 步进电机一体化

☆ 散热铸铝封闭型外壳

☆ 停止运行时自动半流,无锁相噪声

☆ 并行接口高速光电隔离,兼容3.3-5V 和12-24V 逻辑电平

☆ 电流 2-4.5A 连续可调

☆ 1/2/4/8/16/32/64/128 细分可选

电气接口


兼容 3.3V-5V 和 12V-24V 用户级,脱机信号可选接。

注意:用户系统使用 3.3V-5V 时,拨码开关 HV 拨到 ON(见 3 电气接口)

用户系统使用 12V-24V 时,拨码开关 HV 拨到 OFF

接线控制方式如下:


联系方式:QQ:467102884  电话:18710050116(刘女士)

淘宝店铺:
