CM36L外接手动正反转开关(zd)
2021年1月11日

有客户需要通过外接的两个开关来控制电机的正反转,具体解决方法如下:

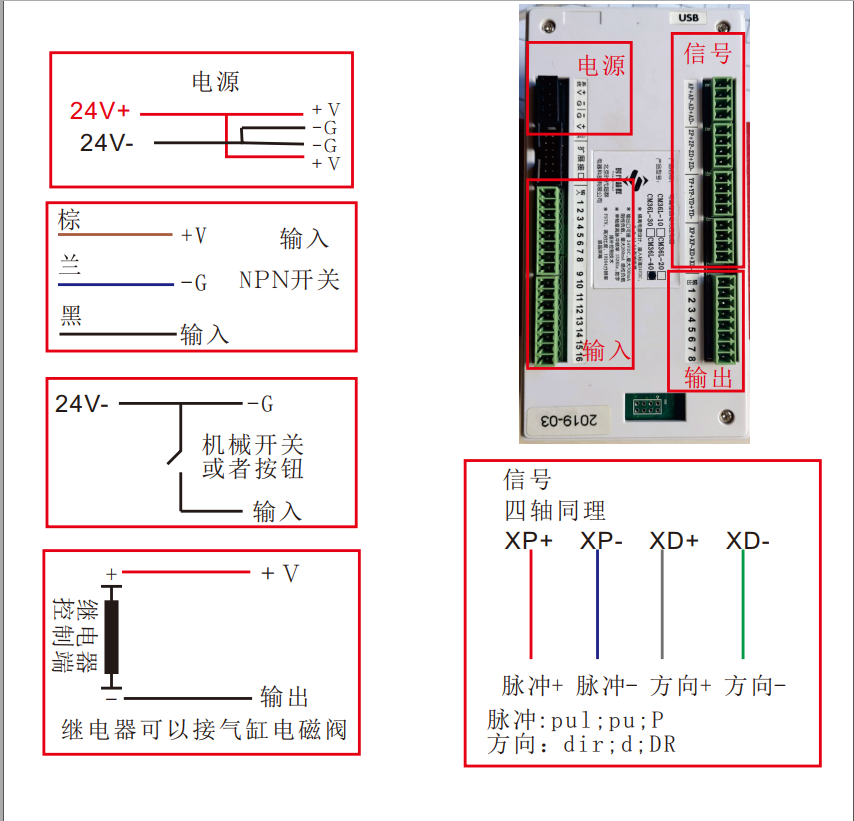

接线方法:


需要在电源-G端口接两根线,假设我们把输入口1设为手动X轴正转,输入口2设为手动Y轴正转,就从输入口1、2引出两条线,然后开关控制输入口1、2和-G引出的两根线的通断。

控制器设置方法:

通电后按F4键进入系统参数设置


然后按F4进入用户界面


输入密码123456,按确认键登录


然后按返回键返回到系统设置页面,按F3进入IO设置,

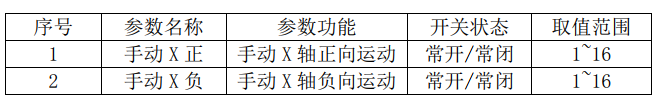

进入IO设置后,再按F2进入开关选项,找到手动X正,手动X负


把这两项从禁止改为有效,然后移动光标到后面的数字,手动X正改为1,手动X负改为2,然后按F4保存,这样设置就完成了。

联系人:赵工 17698904995 微信同号
