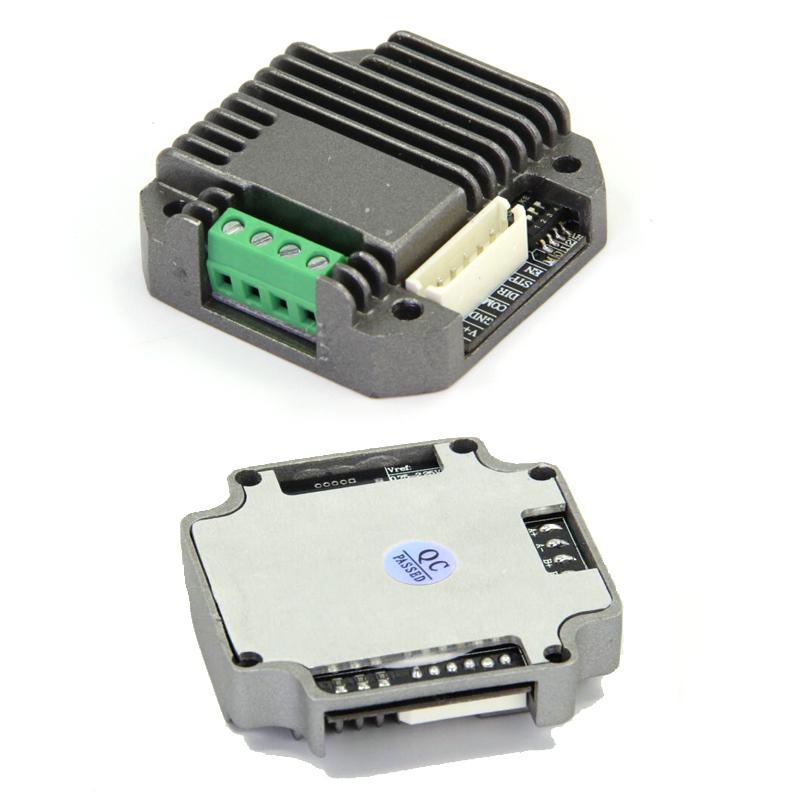

1.产品特点

微型设计，安装便利，可与 42 步进电机一体化

散热铸铝封闭型外壳

停止运行时自动半流,无锁相噪声

并行接口高速光电隔离,兼容 3.3-5V 和 12-24V 逻辑电平

电流 0-2A 连续可调

1/2/4/8/16/32 细分可选

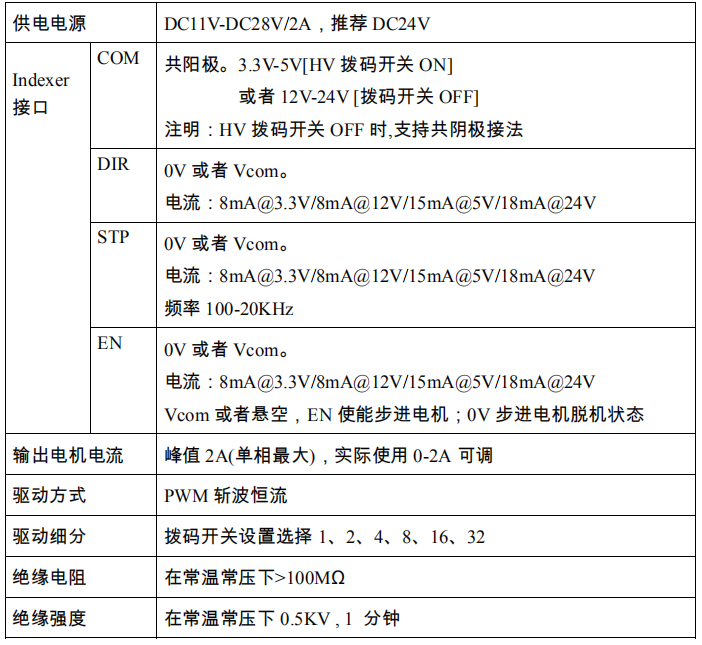

2.产品参数

3.电气接口

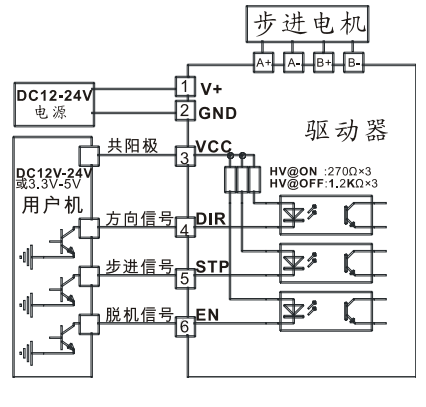

4.典型接线图

兼容 3.3V-5V 和 12V-24V 用户级，脱机信号可选接。

注意：

用户系统使用 3.3V-5V 时，拨码开关 HV 拨到 ON（见 3 电气接口）

用户系统使用 12V-24V 时，拨码开关 HV 拨到 OFF

拨码开关 HV 拨到 OFF:支持共阴极极接法！

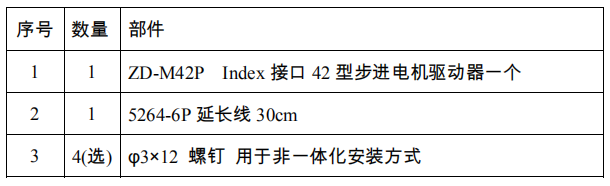

5.包装

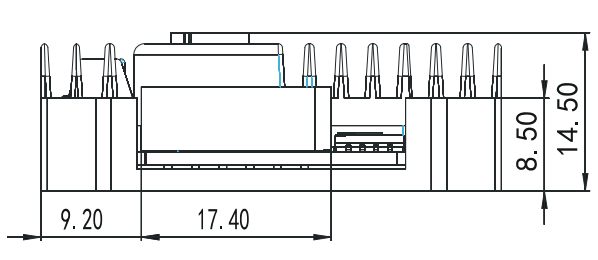

附件一 控制器外形尺寸图

驱动器与 42 步进电机孔位、大小一致。

附件 2 控制器安装示意图

  控制器可以与 42 步进电机一体化安装，配有不同规格 42 步进电机(高 度不一致)所需要的φ3 螺钉 2 个。

  与电机一体化安装时：建议保留步进电机 2 个螺丝。

※注意※：驱动器与电机一体化安装前，先将驱动器输出相电流电流 调整与电机标注电流一致！
