六轴工业机器人BRTIRUS1820A配合CNC数控机床上下料方案项目书(QS)
2021年1月12日

六轴工业机器人BRTIRUS1820A配合CNC数控机床上下料方案项目书

工业机器人出方案流程





设计目标与要求:

1.设计目标:此专机设计实现了机器人自动给2台CNC车床上料、机器人自动给2台CNC车床下料、车床门自动打开和关闭,解决半自动作业造成的操作繁琐,效率低,劳动强度大等问题。实现了连续、高效、高质量的自动化功能。

2. 设计要求:本设备通过机器人机器人自动给2台CNC车床上料、机器人自   动给2台CNC车床下料、车床门自动打开和关闭,实现了整个产线自动化。

3. 机器产能为:150S/个

4. 设备暂定外形尺寸:L4690*W3590*H3000mm

设备设计技术规格:

1、使用条件:电源AC220V~15A,气源气压0.55-0.7Mpa

2、设备各部件使用材料定义说明:

2.1气动组件:气缸及配件使用台湾亚德客产品,正常使用寿命可达1-3年的时间;

2.2供电部分:由断路器、开关电源等组成,形成短路保护和稳定的DC输出;

   主控部分:由信捷PLC和驱动器组成,有利于日后的维护和固件升级;

   报警部分:采用三色灯声光装置,起到醒目效果,可根据生产要求具体设计;

   监控部分:采用****品牌系列传感器进行各工作位置自动检测;

   操作部分:采用台湾威伦触摸屏操作面板控制方便操作维护使用;

2.3机构部分:零件材料为钢材或合金铝制作,零件外观电镀或阳极防锈处理;

2.4机架采用国标型材制作,钢钣金烤漆,亚克力透明材料制作外罩。

2.5.该方案包含设备:

   1.机器人BRTIRUS1820A 1台,抓取治具1套,机器人安装座1件,上下料台1套,自动门机构2套。

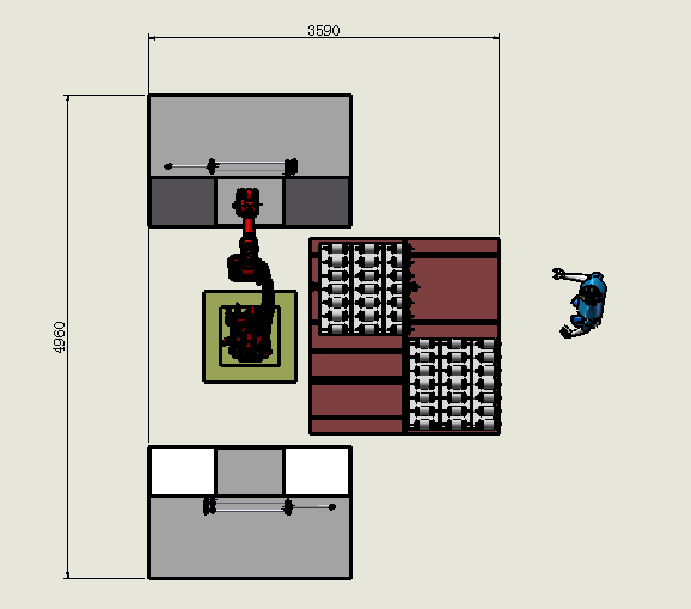

尺寸位置示意图:


结构解析:

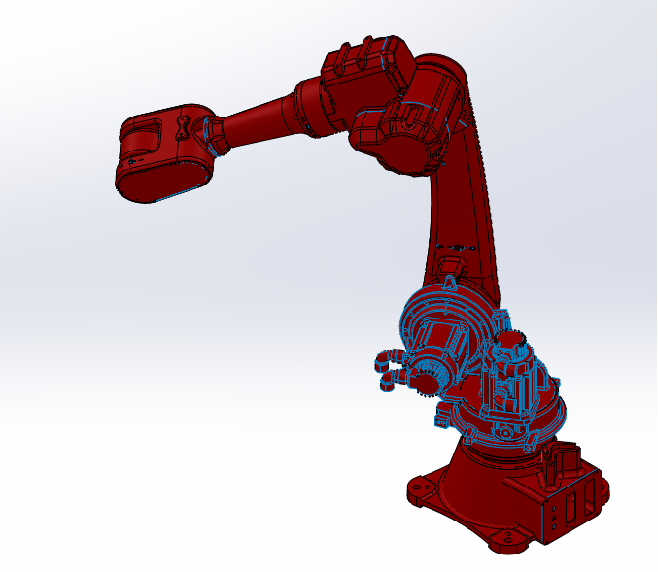

机器人BRTIRUS1820A:

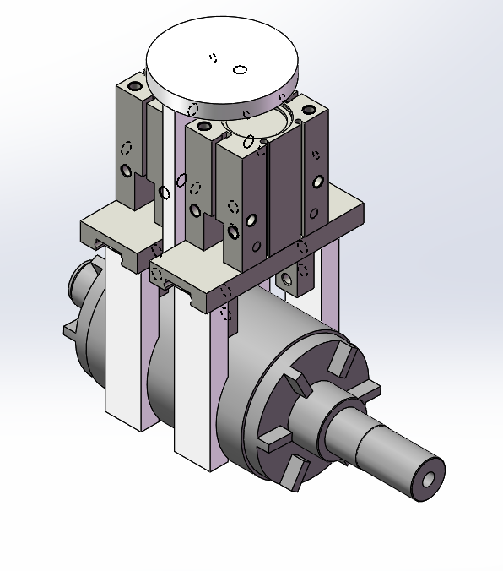

夹具:

备注:治具一次只能抓取一个产品

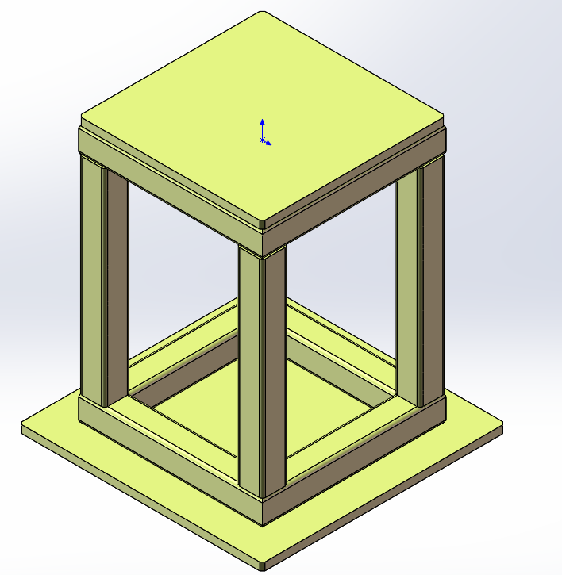

机器人安装座:



自动门机构:





售后标准

■用户培训

  提供在我司进行的针对现场操作人员的基本操作培训,提供针对设备维护人员的

  机器人维修培训;

■现场培训

  针对现场操作人员,提供在用户现场进行的为期一周的系统操作培训;

■现场陪产

  系统正常运行后,我司派人到现场进行现场陪产,帮助客户熟练且稳定的使用生产线。

■电话支持

  用户出现机器人故障问题后可及时得到我司的电话支持。

■现场维修

   在接到客户报修电话后会尽快赶到现场,为客户及时解决机器人故障问题。

■现场支持

   将定期安排工程师到访,现场进行技术支持和交流。

■备件服务




技术工程师电话  齐工17710064132微信同号
