时代超群57步进电机一体驱动器介绍,组装一体式小体积高性价比两相步进驱动器(LMD)
2021年1月13日


目录

一、主要功能特点…………………………………… 1

二、工作条件………………………………………… 1

三、接口定义………………………………………… 2

四、控制器接线方法………………………………… 2

五、适用电机类型…………………………………… 3

六、细分选择列表…………………………………… 3

七、状态指示灯……………………………………… 3

八、外形尺寸………………………………………… 4

质保条例……………………………………………… 5

! 安全注意事项!

·本驱动器为直流电源供电,请确认电源正负极正确后上电

·此驱动器没有外壳保护和加装散热装置,使用时请注意金属物  掉落到驱动器表面引发内部短路的危险,应尽量保持工作环境  的散热通风,避免在潮湿的环境下工作。

·驱动器与电机的安装应留有一定的空隙,避免电机发热引起驱  动器过热,烧毁元器件。

一、主要功能特点

·高集成度,高可靠性

·接口采用超高速光耦 隔离,抗高频干扰能力强

·安装在电机背面,减少占用空间

·双全桥 MOSFET 驱动,导通电阻 Ron = 0.5Ω(内阻越小,发  热量越小,电流导通性越好)

·高耐压 32VDC,大电流 3A(峰值)

·多种细分可选(1/2、1/8、1/10、1/16、1/20、1/32、1/40、  1/64)

·内置温度保护及过流保护

·自动半流锁定功能

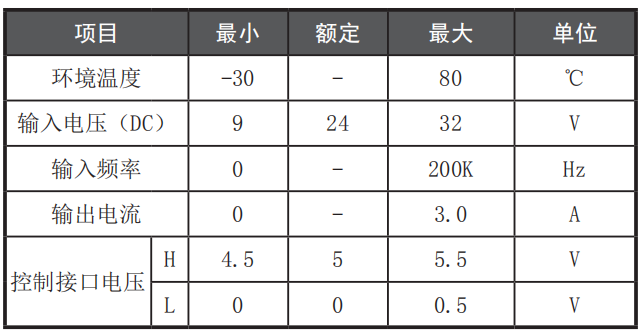

二、工作条件

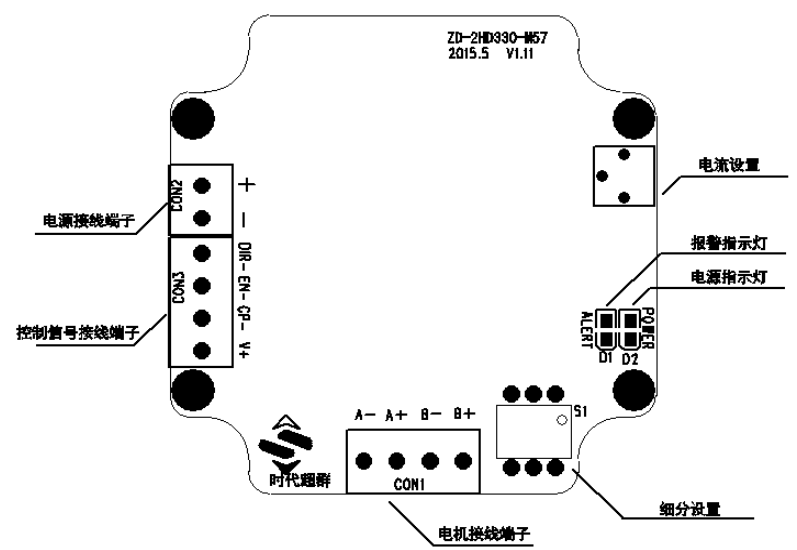

三、接口定义


四、控制器接线方法


R 为串联限压电阻,当控制器的接口电压为 5V 时,无需 R,直连 既可; 当接口电压为 12V 时,请串联 1K 电阻; 当接口电压为 24V 时,请串联 2.7K 电阻

五、适用电机类型

57 两相步进电机(电机电流不超过 3A)

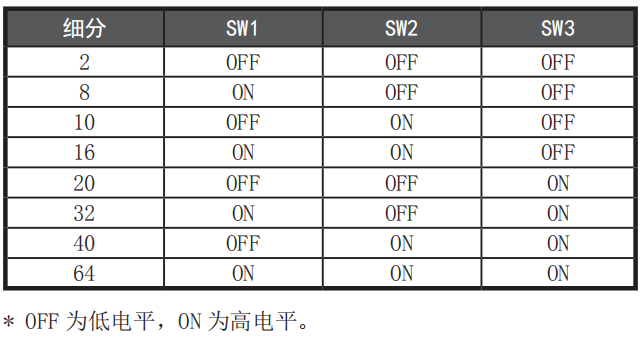

六、细分选择列表


七、状态指示灯

POWER 电源指示灯 : 亮 - 工作正常 暗 - 工作异常

ALERT 报警指示灯 : 暗 - 工作正常 亮 - 工作异常

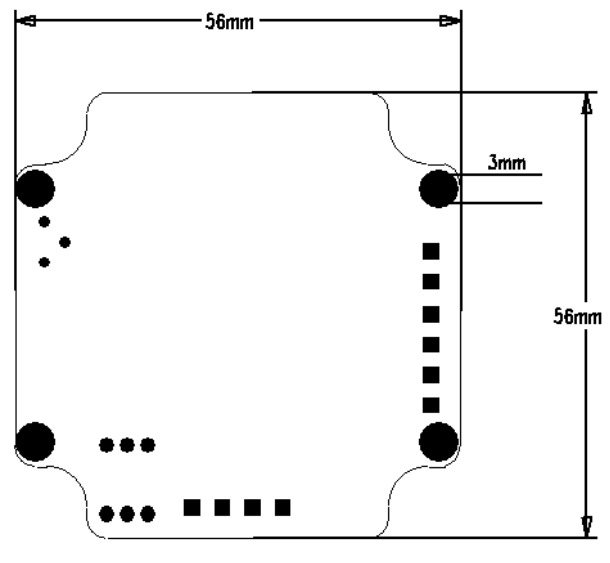

八、外形尺寸


质保条例

本产品提供最长 24 个月的免费质保和之后的 2 年成本维 修,具体条例如下:

·收到产品 7 日内无原因退换货——需保证产品外观  无损,无使用痕迹。

·六个月内主要部件免费更换 ( 除外壳 )——自购买之  日起,或出厂日期三个月后算起 ( 以质保签为准 )

·两年内免费维修——自购买之日起,或出厂日期三  个月后算起 ( 以质保签为准 )

·免费质保期过后的两年内,享受成本维修。

有下列情形之一的,不享受以上质保:

·不遵守“安全注意事项”或“产品工作条件”使用,  导致产品损坏的;

·质保易碎贴损坏,或有拆卸痕迹的;

·因雷击、地震、海啸、战争等人力不可抗拒因素所  造成产品损坏的;

·其它人为原因损坏的。


联系人:李经理

联系方式:17600500753(同微信 QQ)
