上图为时代超群80系列性价比高的一款带刹车直流无刷电机80BL100S40-430TK9B，电机功率400W，电压48V，转速3000转，额定扭矩1.27NM，常用于打磨，切削，钻孔等场合。

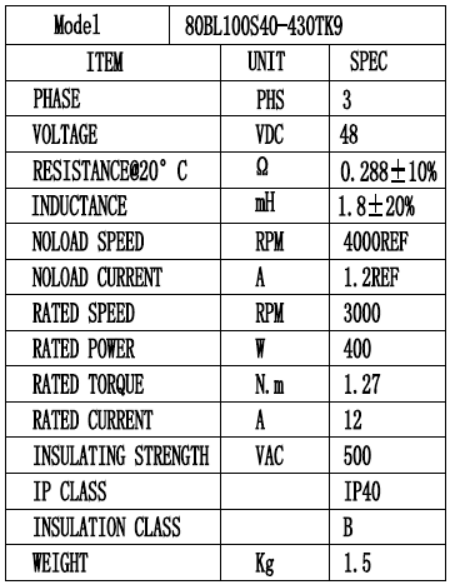

具体参数如下：

电机带24V电磁刹车的主要目的

1.断电后让电机轴锁死。

2.经常的突然断电，可使电机，断电后，立即停止工作。效率高，避免的损失。

产品尺寸图如下：

搭配PX80N006SW行星减速机，减速机6速比，额定输出转速3000/6=500左右，这时，电机加减速机输出的额定扭矩为多少呢？

1.27nm*6速比*80%输出效率=6NM＜40NM（即减速机额定输出扭矩）那么这款步进电机搭配减速机的静输出扭矩为6NM

可搭配ZM-6515A无刷驱动器。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在15A以下，电源电压在DC18V~50V以内（面板标称DC24V~48V）的任意一款低压有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

接线方法如下：注意一根线都不能接错！！！

控制方法如下：

下图红框端口必须短接，这个是控制启停的

一定要接电位器？否则不会有电压到使能口，下图红框可外接电位器调速，VSP端口为调速信号端口
