ZM-BL2215F直流无刷电机驱动器，针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在15A以下，电源电压在AC80V~250V以内（面板标称AC80V~220V）的任意一款有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

主要特点

◆ 可外接速度显示板，显示转速；也可以接电脑，用来设置驱动器参数；

◆电流速度双闭环设计，低速力矩大，运行平稳；

◆高力矩高转速输出，支持转速达10000rpm/min；(根据用户电机而定)

◆调速方式：外接PWM调速或外接电位器调速；

◆ 有EN（使能）、DIR（方向）等信号输入端；

◆可输出测速脉冲FG，（光电隔离，门极输出）；

◆具有过流、过压、欠压、过热、霍尔传感器相位出错、马达堵转等保护功能。

电气性能指标

今天介绍下这款驱动如何和时代超群无刷电机接线使用

接线使用如下：

如何控制电机调速？下图红框可外接电位器调速，VSP端口为调速信号端口

如何控制正反转？下图红框端口短接，即可控制正反转

如何控制电机启停？下图红框端口短接，即可控制正启停

如果短接以后不转，那么多半是没有外接电位器，按照如下操作就可以了

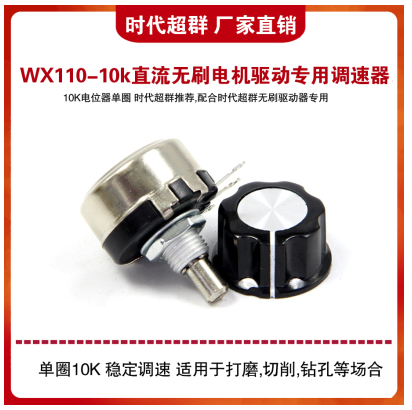

就是吧5V和VSP短接，这样有一个控制信号电压，电机就可以转了。或者直接外接一个电位器即可。
