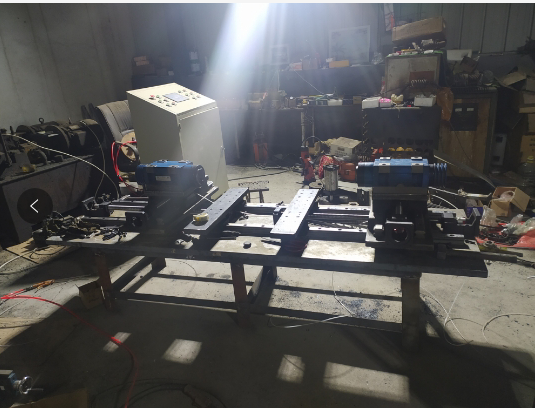

客户定制双打孔设备配电柜，此设备是由2个1.2KW伺服带动两条丝杠做进给，配两个异步电机做主轴打孔使用，在配合电磁油缸做加紧使用，我们给客户配2台1.2KW伺服做传动，3个交流接触器做主轴启动，和电磁油缸，配5路继电器外接电磁阀使用，总计8路输出，6路输入做2条丝杠的限位与零点使用，根据客户需求我们配CM35D-20使用，伺服供电3KW干式变压器，推荐使用我公司配电柜400*280*760配电柜。

这是整体布局，8路输出做继电器，输入信号做卡排端子，100W电源外做隔离变压器安装。

这是组装完成后接好线的样子，下面开孔安装变压器，右面开孔做出线。

前面面板安装外接开关比较多，底部5个自锁按键是3个交流接触的手动与自动功能，左旋是控制器端控制走自动程序用，中间是空档，右旋是手动控制开关，另外两个是油缸的压紧手动与自动，左上角2个3挡复位按钮是做的2路伺服电机的手动控制，右边是急停按键与启动按键暂停按键，做一路24V供电感应灯。这个就是一套整套配电柜的制作，根据客户需求选择合适的产品搭配使用，有需要可以联系田工。
