上图为时代超群带GBX系列重型导轨滑台,GBX1705J-200,导轨选用丝杆是1605规格的，也就是丝杆粗16MM，导程是20MM，既电机转一圈移动5MM，有效行程200MM.搭配的是110HCY185AL3步进电机16Nm套装，水平可承载100kg负载。控制器选用的是CM40D系列多轴可编程控制器。

GBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块，水平****载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。

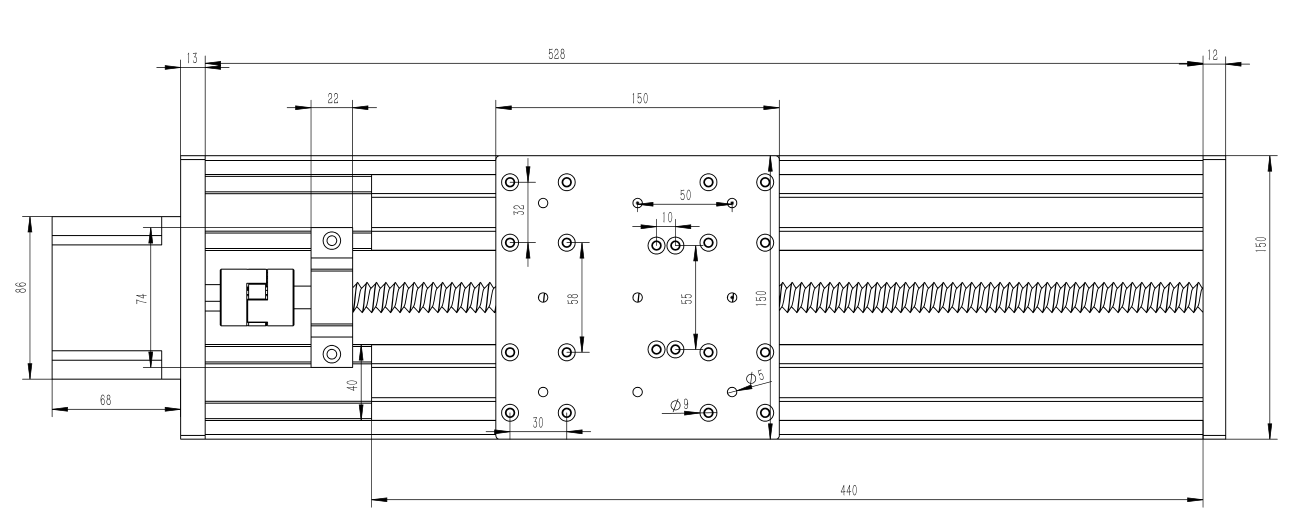

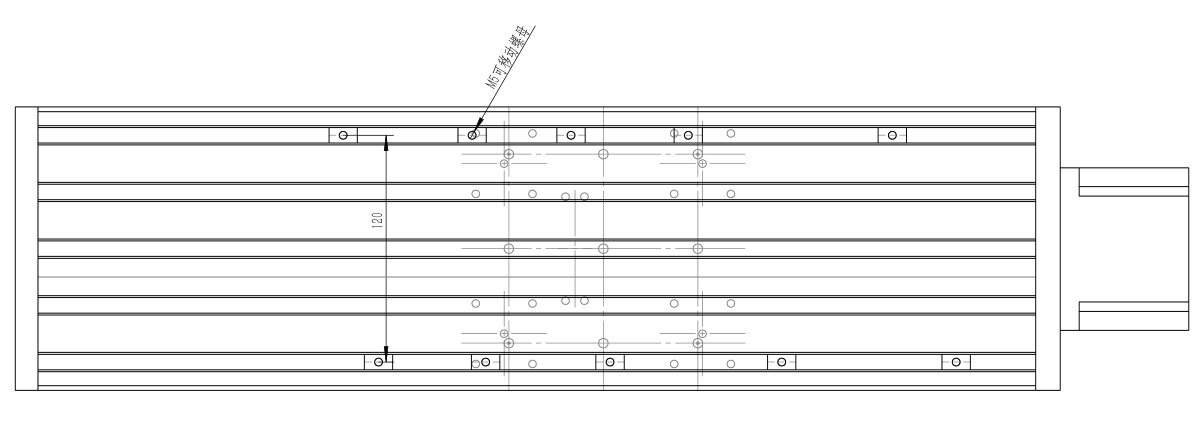

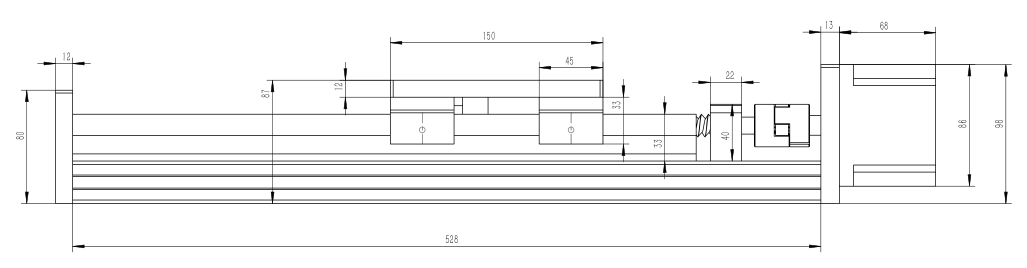

具体尺寸图如下：

规格：1605、1610、2020、2010，1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米，可以配86/110/130系列步进电机

上图为110HCY160AL3S-TK0三相高压步进电机，步距角1.2 扭矩12Nm 电流5A 机身长160 轴径直径19 轴长40 止口85，其中轴径和轴长可根据客户要求定制，该电机性能稳定，精度高，高转速大扭矩，结构简单，主要应用在机床，机械手，扫描设备，工业生产线等。

尺寸图如下

ZD-3HE2254三相高性能步进电机驱动器低价格；设有32档细分，最/高分辨率60000步/转；反应频率可达500Kpps；步进脉冲停止超过0.5s时，线圈电流自动减到设定电流的一半；抗干扰，光电隔离信号输入/输出；驱动电流2.2A到6.5A分16档可调；220V电源输入，电压范围：AC60V-260V；RS232串口通信 参数调节；相位记忆功能。

CM40L系列控制器支持1-4轴控制，此链接为单轴控制器连接，6路输入 8路输出 全光耦隔离 抗干扰能力强！ 485 接口，可与PLC 混合编程 24V 双电源隔离供电，分为系统供电与IO 供电 编码器接口，可做专机！程序行480 行 USB 接口，系统供电，上位机软件或图片下载使用！ 直线插补 圆弧插补。
