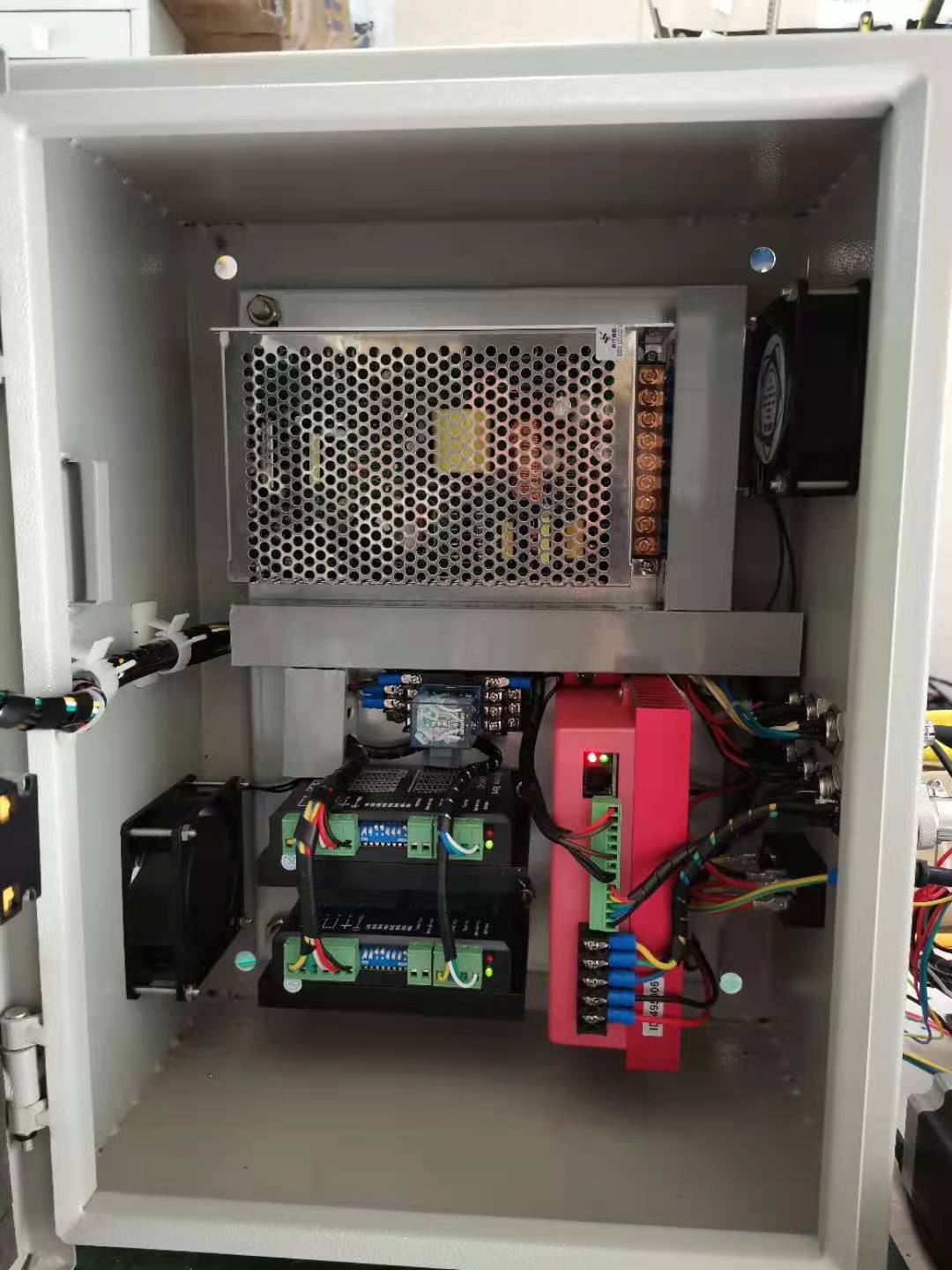

今天给大家介绍的这个配电柜是由两个步进驱动器和无刷驱动器组成如下图：

  配电箱内电源为100W-24V直流开关电源，主要是给控制器、继电器、和两个步进驱动器供电，两个步进驱动器为DM542两相低压步进驱动器4A电流，可驱动器35/42/57/60步进电机，18V-50V供电电压，15档细分。

  红色为高压无刷电机驱动器ZM-7205A，80V-220V供电，适配750W一下的高压无刷电机，通讯网口可调节参数，电机转速，有无霍尔运行等，可外PWM调速或外接电位器调速。

  这个配套系统两个步进驱动器步进电机带两个丝杠运行，高压无刷电机当主轴电机使用，当丝杠移动指定位置无刷电机运行进行打孔，无刷电机的启动时通过继电器输出触发的，继电器要连接无刷驱动器的使能，是需要在程序里编辑出来，也就是丝杠运行到指定位置，继电器打开，使得无刷电机使能打开，无刷电机开始运行，继电器断开无刷电机停止。
