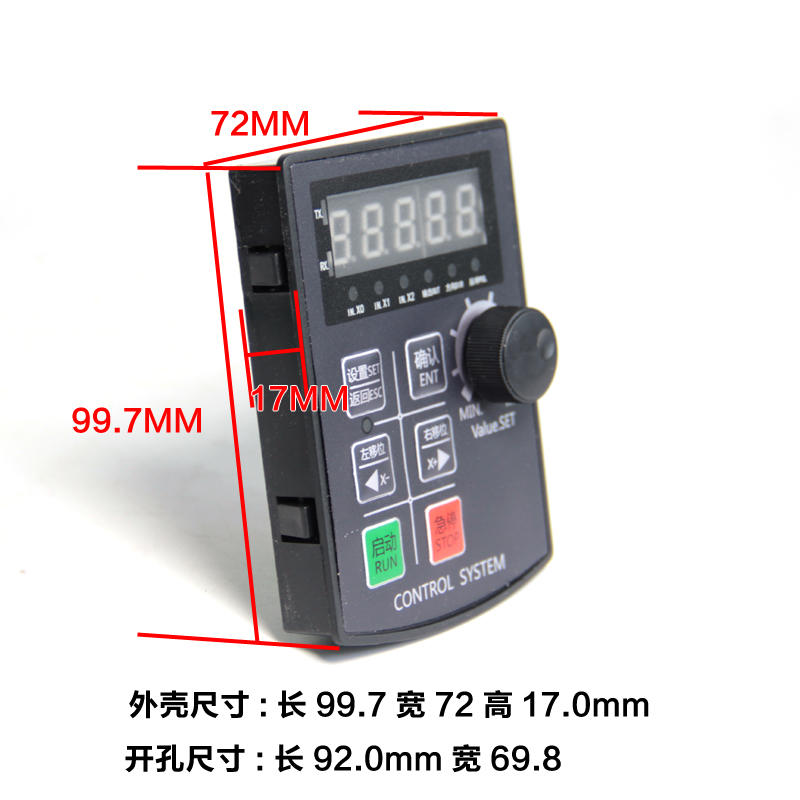

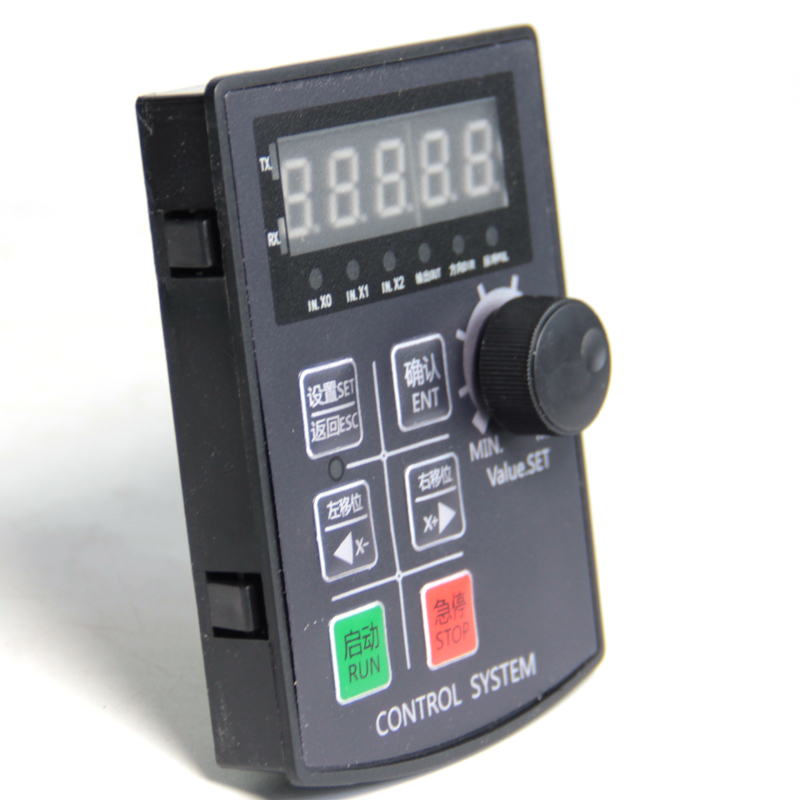

新款步进伺服电机控制器旋钮调速电位器启动急停回零点限位(WWL)
2021年2月19日

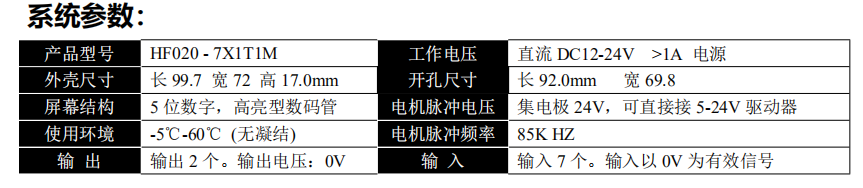

这是一款专门针对步进/伺服电机的运行控制模块。该模块没有可编程功能,但内置了多种固定的运行模式, 用户可快速的选择合适的运动轨迹。可以掉电保存并设置距离/速度/延迟/循环次数。可独立作为模块运行, 也可以配合其他系统,作为第三方模块来弥补电机输出轴不足的情况!

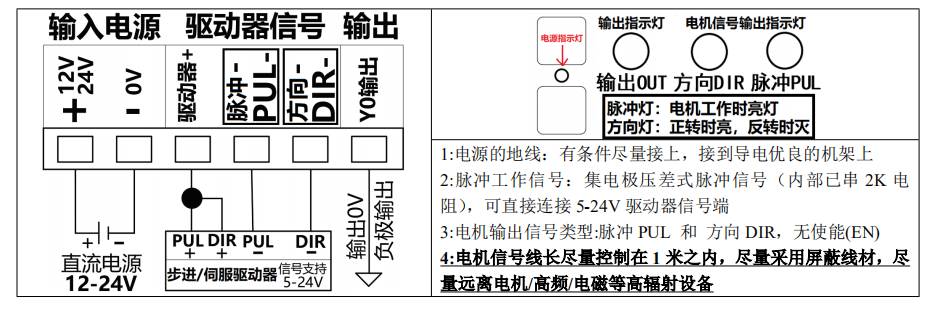

【电 源】【步进/伺服】【Y0 输出】的接法

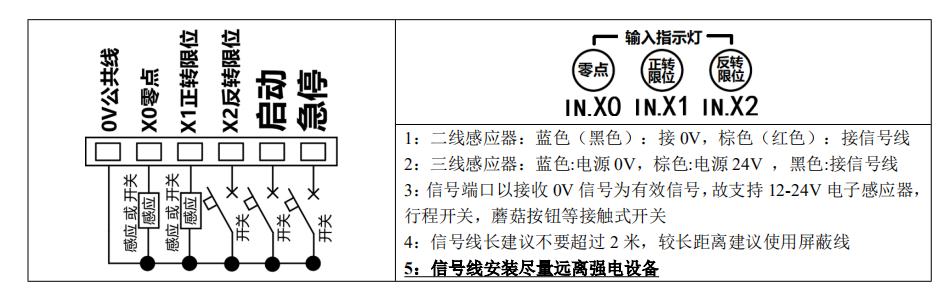

【输入信号】接线方法

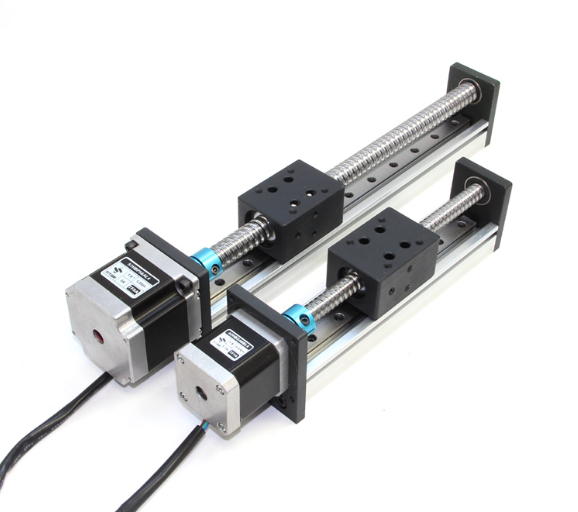

多用于配套丝杆及同步带的线性模组用:








适合以下行业:


1:工业自动化控制

2:小型机械设备

3:自动喷漆业

4:旋转分度工装控制



相关的控制器如下图所示:










相关案例的介绍:


CM32D的编程示例,接收到信号电机运动(WWL)


两轴台钻打孔设备配置方案(WWL)


CM36控制器编程案例及上电机回零设置(WWL)


57HBP56AL4-TF8A电机与DM542驱动器与CM32D-10控制器的接线图(WWL)
