时代超群三相步进电机驱动器220V高压ZD-3HE2254ML功能讲解(LMD)
2021年2月20日


产品简介

      3HE2254ML 是基于 DSP 控制的三相步进电机驱动器。它是将 先进的 DSP 控制芯片和三相逆变驱动模块结合在一起所构成的新 一代数字步进电机驱动器。驱动电压为 AC110-230V、适配电流在 5.4A 以下、外径 57-110mm 的各种型号的三相混合式步进电机。 该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机 运行平稳,几乎没有震动和噪音,电机在高速时,力矩大大高于 二相和五相混合式步进电机。定位精度****可达 60000 脉冲 / 转。 该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机 械等分辨率较高的大、中型数控设备上。

产品特点

·采用先进的 DSP 控制系统,性价比高

·采用 4bit 开关设置 16 组等角度恒力矩细分,****分辨率  60000 脉冲 / 转

·****反应频率可达 200Kpps ·输出步进脉冲停止超过 100ms 时,线圈电流自动减到设定电流   的一半

·采用光电隔离器件耦合信号输入 / 输出

·驱动电流从 2.2A/ 相到 5.4A/ 相,分 16 档可调

·单电源输入,电压范围:AC110-230V

·I/O 信号 , 所有输入信号均通过光电隔离,信号电平 5 ~ 24V   电平兼容

接口定义


信号输入接线方法

输入信号共阳接法

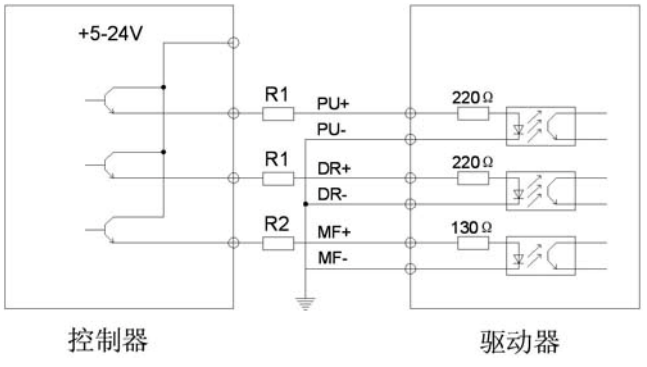

输入信号共阴接法


电流、细分设置

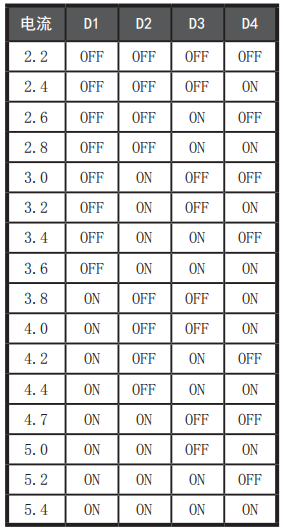

电流设定:驱动器工作电流由 DIP-1 端 子设定,运行电流为正常工 作输出电流设置开关(注: 本驱动器电流值为有效值)

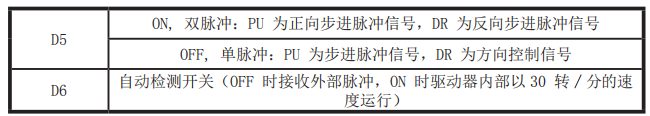

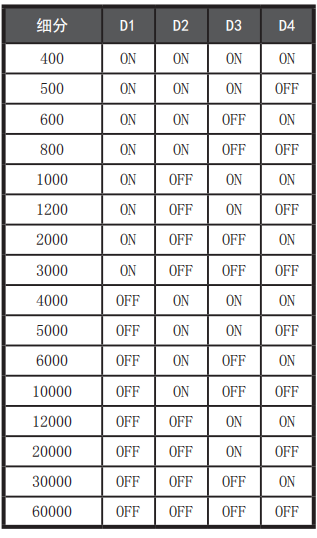

细分设定:驱动器细分由 DIP‐2 端子设定, 共 16 档,由 6 位拨码开关的 前四位分别设定(后两位为功 能设定)。 附表如:细分数 ( 脉冲 / 转 )


附加


常见问题解答常见问题和处理办法对照表


注意事项

1、输入电压不能超过 AC260V;

2、输入脉冲信号下降沿有效,上升沿控制需要设置驱动器内部 参数;

3、驱动器温度超过 75 度时驱动器停止工作,故障指示灯 ALM 亮, 直到驱动器温度降到 50 度时,驱动器需要重新上电才能恢复工 作。出现过热保护请加装散热器;

4、过流(负载短路)故障指示灯 ALM 亮,请检查电机接线及其 他短路故障,排除后需要重新上电恢复;

5、无电机故障指示灯 ALM 亮,请检查电机接线,排除后需要重 新上电恢复。

        今天的讲解就到这里了哦!接下来会继续讲解更多产品特性及更多编程知识,感兴趣的朋友可以致电或扫描下方二维码添加微信好友索要详细资料哦!!
