注意事项 ·严禁带电对驱动器进行任何拨码设置或进行测量！ ·必须在断电三分钟后再进行接线、安装和拨码设置！ ·二次开关机之间须有三分钟间隔，以免发生故障报警！ ·驱动器的输入电压需满足技术要求！ ·通电前，确保电源电缆、电机动力电缆、信号电缆连接正确， 且连接紧固！ ·通电前，电缆连接完毕后，用万用表电阻档测量驱动器 U、V、 W 端子与 PE 之间电阻应为无穷大。用万用表最小电阻档测量 驱动器 U、V、W 端子每两相电阻值应相等。避免电机相间短路， 或电机缺相引起驱动器损坏！ ·由于驱动器工作于高频斩波方式，步进电机会存在感应电压和 泄漏电流，建议驱动器的电源通过隔离变压器提供，并保证驱 动器和步进电机妥善接地，以确保使用安全！ ·电源开关使用空气开关，漏电保护开关或接触器，保证快速、 可靠的通断！不可使用普通的铡刀开关，以免由于接触不良和 拉弧造成驱动器工作异常及电击事故！ 概述 ZD-3HE2291 三相混合式步进电机驱动器是我公司基于全 新一代 32 位 DSP 技术的高性能数字式步进电机驱动器，具有以 下技术特性： ·驱动器内部采用交流伺服电流控制原理，大大改善了输出 电流的响应特性，独特的电路设计，优越的软件算法处理， 使电机运行平稳性、噪音、震动等方面具有优越的性能，平 滑、精确的电流控制技术使电机发热大大的减低； ·驱动器线电压始终保持高压输出（325V），使步进电机高速 运转时仍能保持高转矩； ·具备短路、过压、欠压、过热等完善的保护功能，具有良好 的可靠性； ·具备掉电相位记忆功能，适合于特定应用中对初始相位的特 殊需要； ·具备电机锁机电流分 4档可调，降低电机静止状态下的发热量 ·有 8 种细分可供选择，最小步距角 0.036 o, 满足您的精确 控制需要； ·输出电流有 8 档可选，适配电流在 6.5A 以下多种型号的电机 （见配套电机参数表）。 产品特点

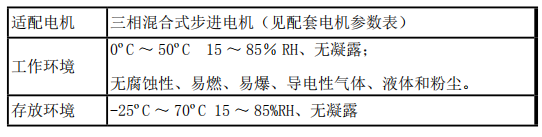

1. 新一代 32 位 DSP 技术 2. 电压输入范围：AC110-220V, ****有效电流 6.5A 3. ****脉冲响应频率可达 400KHz 4. 根据不同型号电机选择参数 5. 具备脉冲微细分功能，在低细分中自动插入细分，使 电机运行更加平稳 6. 可根据转速和细分选定脉冲滤波频率 7. 可灵活匹配上位机的脉冲控制方式 8. 电机锁机电流分 4 档可调，当脉冲停止超过 400ms 时， 电机减为锁机电流 9. 具备 86 和 110/130 电机选择功能 环境参数：
ZD-3HE2291 性能指标

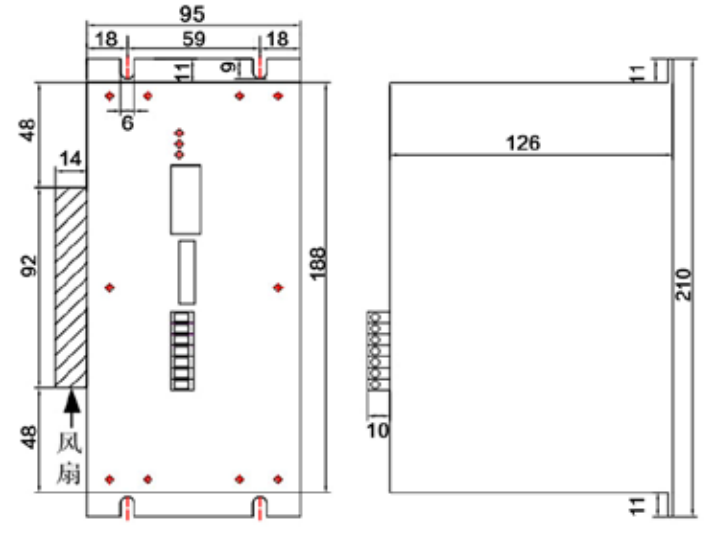

外观尺寸（单位：mm）

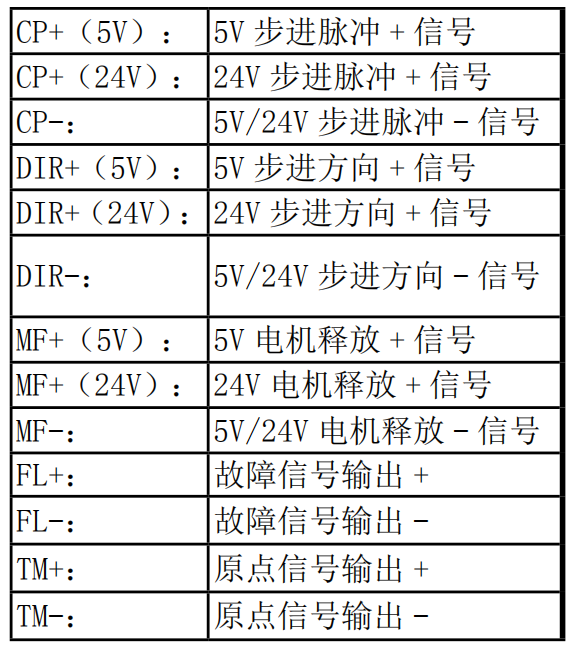

信号接口
注： （1）当信号为 5V 和 24V 时可以直接输入； 信号为 12V 时，在 5V 接口端串接 1K 电阻； （2）当信号线较长 或周围电气环境嘈杂 时，应使用屏蔽双绞 线输入。 功率接口说明

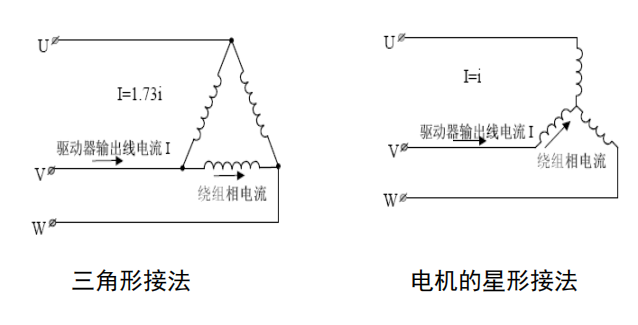

注意：电机分为三角形接法和星型接法。 三角形接法：使用较为普遍，高速性能好，但要求驱动器输出电 流大（为电机绕组电流的 1.73 倍）。 星形接法：驱动器的输出电流和电机绕组电流相等。

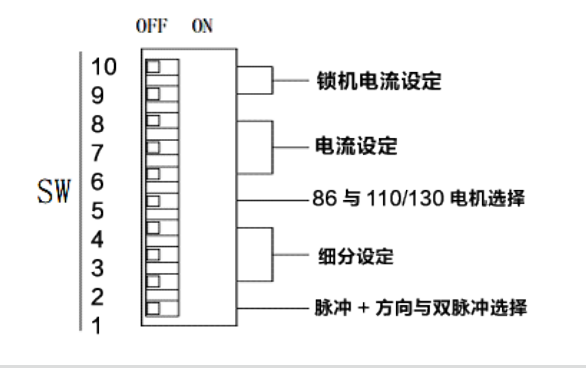

拨码开关设置 本驱动器有二个拨码开关，SW1（1-8 位拨码）8 位是功能 和电流设置开关，SW1（9-10 位拨码）用于设置驱动器锁机电流。

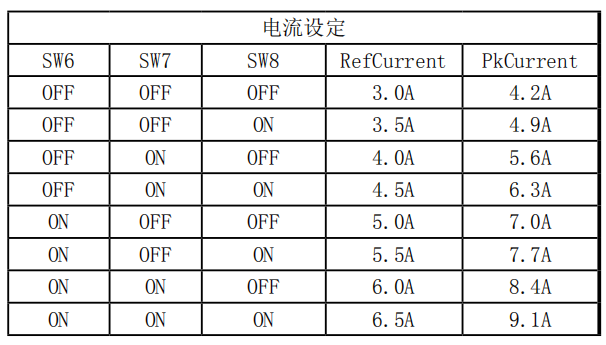

输出电流设置
细分设定

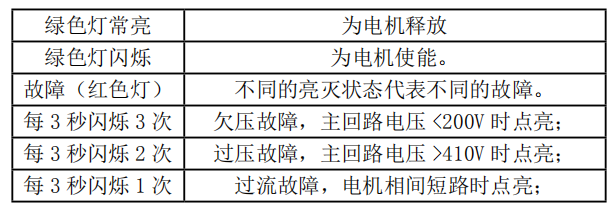

SW1 脉冲方式设置 : SW1 设为 OFF，为脉冲 + 方向脉冲方式； SW1 设为 ON，为双脉冲脉冲方式； SW5 电机参数设置 : SW5 设为 OFF，为 110/130 电机； SW5 设为 ON，为 86 电机； 状态指示灯 驱动器上有二个指示灯指示驱动器的工作状态：
驱动器使用注意事项 开箱检查 : 开箱后请按装箱单核对，如发现与装箱单不符请及时和我 公司联系。检查驱动器有无机箱变形，部件破损等异常情 况，如有异常，请确认不影响使用后再安装，或与我公司 联系。 安装 : 本驱动器应安装在通风良好，防护妥善的电柜内，为保证 驱动器散热条件，请按 20mm 空间间距安装。安装时要避 免粉尘和杂物落入驱动器内部。 连接 : 信号线和电机动力线需采用屏蔽电缆，分别布线，距离越 远越好（30cm 或更远）。电机动力线和电源线通过电流 较大，接线时一定要接牢。 上电前的设置和检查 : ·必须保证实际工作中的电机相电流等于或小于电机铭牌 上的额定相电流值； ·信号线、电机动力线、电源线应正确连接，且连接紧固； ·电源电压需在 220VAC -40% ～ +10%
