产品特点

1.单电源输入，电压范围：AC110V ～ 220V ·驱动电流 1.2A/ 相到 7.0A/ 相分 16 档可调

2.设有 16 档等角度恒力矩细分，****分辨率 60000 步 / 转 ,  其它细分可定制完成

3.****反应频率可达 200Kpps

4.步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流的  一半，有效降低电机发热

5.接口信号光耦隔离 ·内部强电、弱电光耦隔离 ·信号电平：5V ～ 24V 兼容

6.工作温度：-30℃～ 85℃ ·适配电机：三相 57、86、110、130、150 系列高压电机

7.相位记忆功能（注：输入停止超过 3 秒后，驱动器自动记忆  当时电机相位，重新上电或 MF 信号由低电平变为高电平时，  驱动器自动恢复电机相位）。

8.带电机电感量调节功能，适配电机发挥****效能

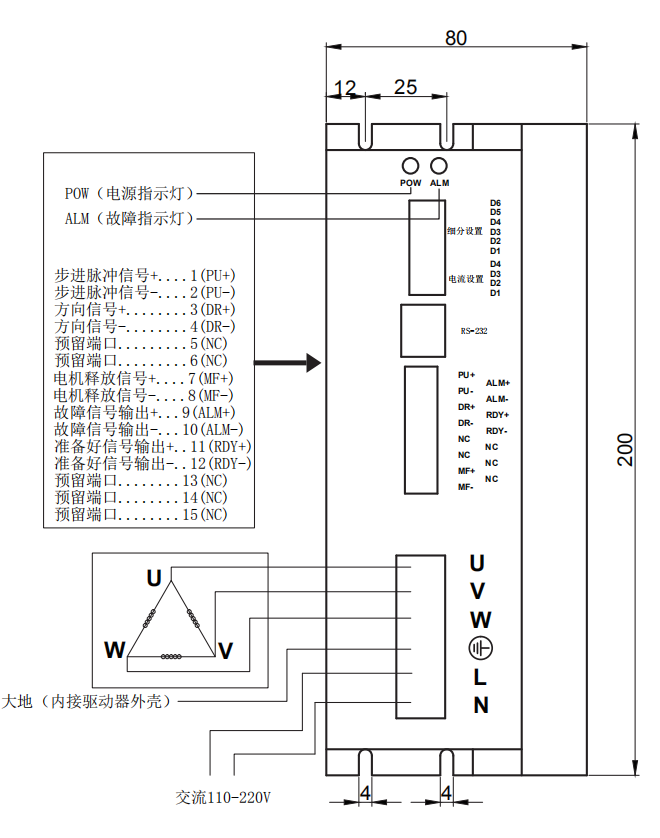

接口定义

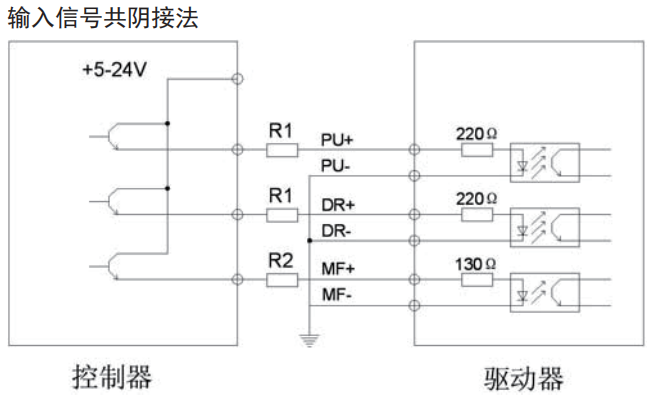

信号输入接线方法

注：当信号电压为 5V-24V 时：R1=0Ω， R2=0Ω 无需串电阻

电流、细分设置

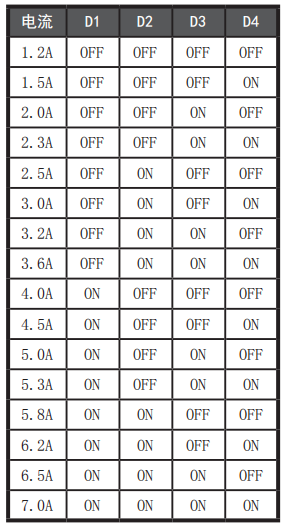

电流设定

驱动器工作电流由 DIP-1 端 子设定，运行电流为正常工 作输出电流设置开关（注： 本驱动器电流值为有效值）

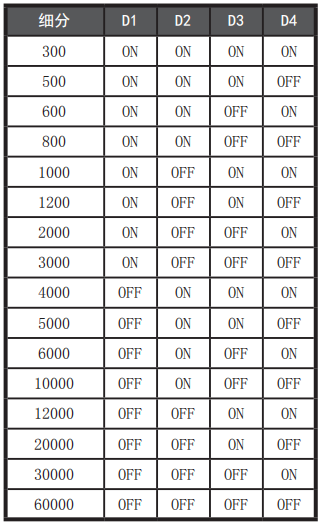

细分设定

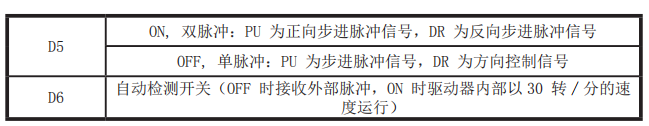

驱动器细分由 DIP‐2 端子设定， 共 16 档，由 6 位拨码开关的 前四位分别设定（后两位为功 能设定）。 附表如：细分数 ( 脉冲 / 转 )

常见问题和处理办法对照表
