主要特点

高力矩、高转速输出，****转速达 10000rpm/min(根据电机转速而定)；

具有脉冲速度输出，可以随时观察电机转速；

调速方式：0-5V 模拟量及 10 Hz -300Hz PWM 调速，方便用户使用；

启停使能控制信号、方向信号输入；

过流、过压、欠压、堵转等功能。

产品概述

  ZM-6505A 直流无刷电机驱动器是我公司****推出的产品，本产品使用大规 模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。

  本 产品适合驱动峰值电流在 5A 以下，电源电压在 DC18V~50V 以内（面板标称 DC24V~48V）的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。

产品应用于针织设备、医疗设备、 食品包装机械、电动工具等一系列的电气自动化控制领域。

功能概述

  标准出厂默认设置为方波有霍尔/无霍尔开环模式，可根据不同客户的需求写入不同程序，来实现方波有霍尔 速度闭环控制、方波无霍尔速度闭环控制等多种控制模式。

电气性能指标

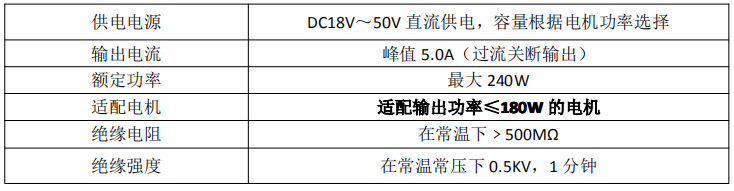

电气性能（环境温度 Tj=25℃时）

使用环境参数：

【提示注意】由于储运环境温度的剧烈变化，容易产生凝露或结霜，此时应把驱动器放置 12 小时以上，待驱动器温度与环境温 度一致后方可通电运行。

端口说明

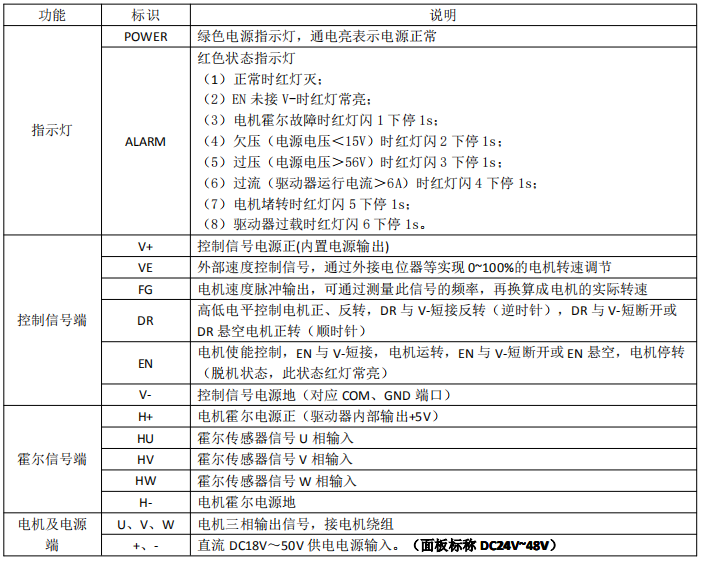

功能说明

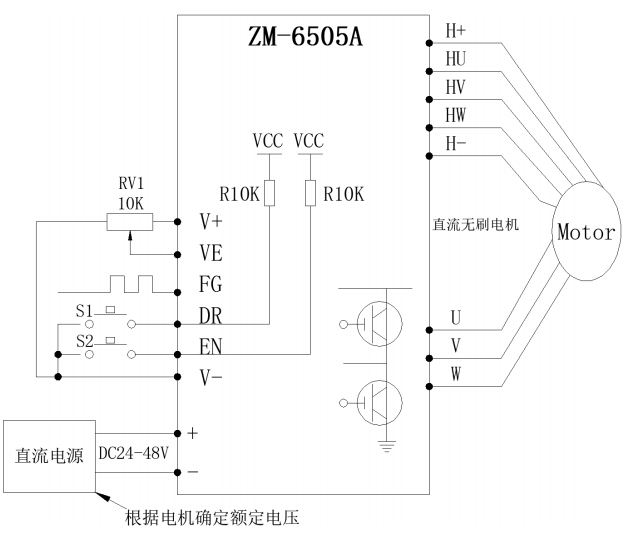

接线图

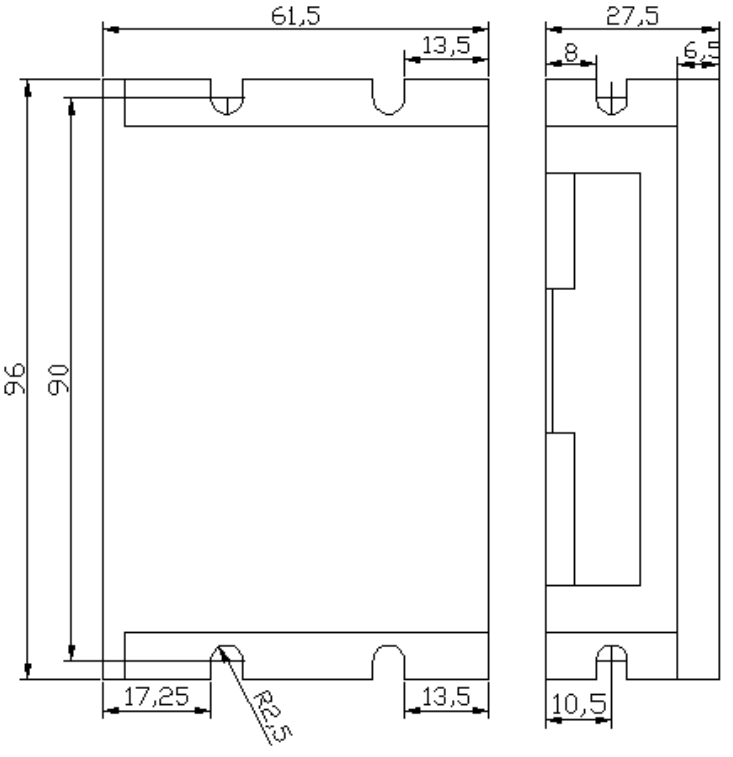

外形尺寸（单位：mm）

安全事项

电机及驱动器接线须在断电状态下进行，切勿带电接线。

按照图示方法，正确连接电源线,电机绕组线及霍尔信号线，注意 UVW 三相的顺序必须一致

请勿随意拆开驱动器，以防出现器件损坏

通电运行期间严禁触摸所有接线端子

禁止驱动器无外壳运行

撞击驱动器可能导致损坏

常见问题

1、初次使用该驱动器，如何能尽快上手？

正确接好电源线、电机线、霍尔线后，外接电位器缓慢加速，电机正确转动后，再依次测试使能、方向等功 能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2、电源接反有何影响？

会立即烧毁驱动器。

3、上位控制信号电压****是多少 V？

调速信号****电压为 5V，超过此电压会导致驱动器烧毁。

4、驱动器长时间工作后外壳比较热，正常吗？

正常，在常温下，长时间工作外壳达到 90 度不会对性能有影响。

5、电源指示灯亮，但电机不转且抖动，是什么原因？

可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6、用此驱动器，能否将我的电机转速调到 6000？

无刷电机的****转速是由电机本身的参数决定的，驱动器能将电机转速控制在 0 至****速。

7、我手上已经有电机，购买此驱动器后如何接线？

必须先确定手上的电机的相线和霍尔线定义后才能接线，如不确定，需向电机厂家询问。不正确的接线会导 致驱动器损坏。

8、想在此驱动器上加些功能或做新产品开发，是否可以？

可以，请联系我公司。
