上图为客户定做的一款正反牙滚珠丝杆直线导轨，导轨单边行程50MM，丝杆规格可以做1605和1610，连接板定制的配42/57步进电机通用的连接板。CBX-ZC系列线性滚珠丝杠直线导轨滑台，水平载重50kg，垂直载重15kg,定位精度0.03MM，此款有效行程可做到1500mm，可配42/57步进电机、无刷电机，60闭环伺服电机等。

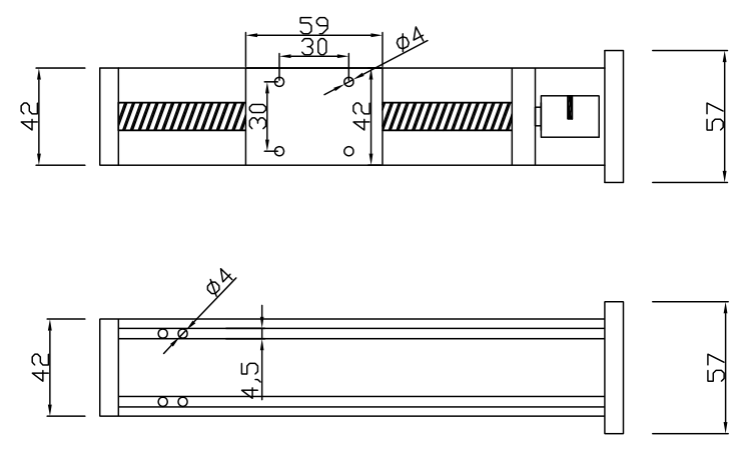

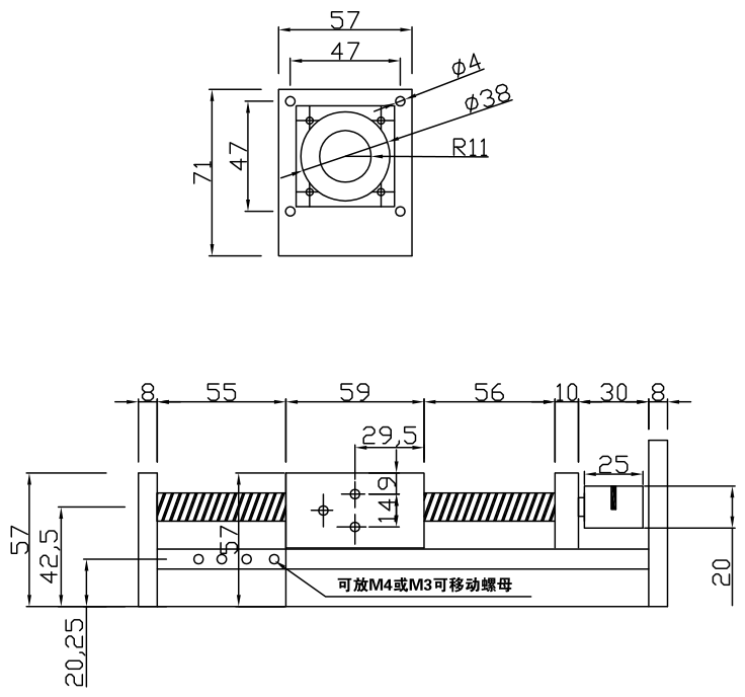

此类型导轨多加了一个轴承片，这样的话运行效果更稳定，丝杆如果大于五百行程或者使用速度比较高的情况下，都建议加此轴承片。 常规尺寸图如下：
可搭配57系列闭环步进套装，高速性能好，有1.5NM，2.2NM，2.5NM,3NM等多种规格可选，步进闭环驱动器HBS57AJ-XH，采用先进的矢量型闭环控制技术，****克服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度，降低设备的能耗。
本驱动器适合于各种中小型自动化设备和仪器，例如：线束加工机、激光打标机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。
技术特点 采用飞思卡尔全新 32 位电机专用控制芯片； 采用先进的矢量型闭环控制技术； LED 数码管显示，方便参数设置和运行状态监控； 静态电流和动态电流可以任意设置（0---6A 范围内）； 可适配驱动 42 和 57（60）系列混合式闭环步进电机； 光电隔离信号输入/输出； 脉冲响应频率 200KHz； 16 档通用细分选择，**** 256 细分（51200 脉冲/转）； 电子齿轮模式（任意细分值）； 具有过流、过热、过压和跟踪误差超差等保护； 位置控制模式和速度控制模式可选； 位置模式下有两种控制方式可选择；
接线图如下：
1：低发热（静止时，电流几乎为零，无发热） 2：平滑（基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术，对困扰传统步进电机的低频共振有很好的抵制作用） 3：高速响应（先进的伺服控制技术提供了大力矩输出，使得系统具有极高动态响应，步进伺服速度可到600-2000RPM） 4：适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备
