CS10-3控制器可以控制步进电机，伺服电机，电机转速0-4000转／每分钟，脉冲为50%方波，频率250KHz。外接启停、方向可以实现外部控制。具有调速、往返、定时、定长等功能。

运行说明：

  面板启动或外接端子启动，运行指示灯亮，速度模式运行时调节电位器来调节转速；面板停止或外接端子停止，停止指示灯亮；改变方向按面板方向键或外接方向键。

参数设置：

  在停止状态下，短按约1秒《停止/SET》键，出现P-01,再按下《停止/SET》键出现P-01参数值，按《方向/∨》和《脱机/∧》键修改，修改完按《停止/SET》确认，回到P-01状态；按《方向/∨》键出现P-02,再按出现P-03，再按回到P-01；按《脱机/∧》键退出参数设置到停止状态。

参数含义如下：

1. P-01长度值，脉冲数=（P-01）*d1A／d1b

2. P-02延时值，单位毫秒

3. P-03次数值，连续或往返运行次数值

P-11定时时间，定时速度控制状态下有效

接线说明

实物接线图

电源接线

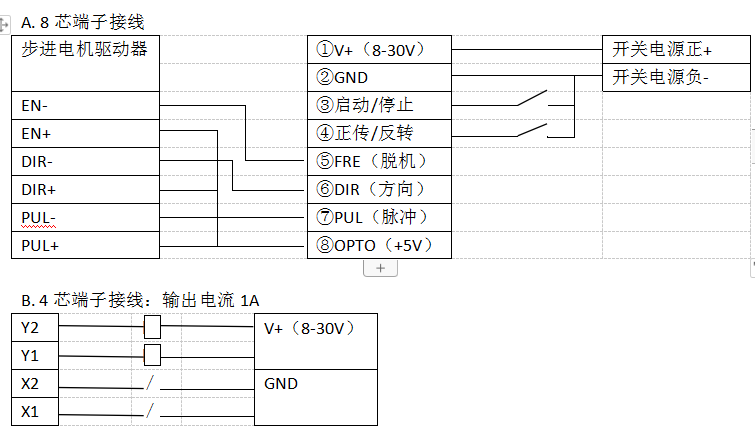

输入输出口接线

信号线接口

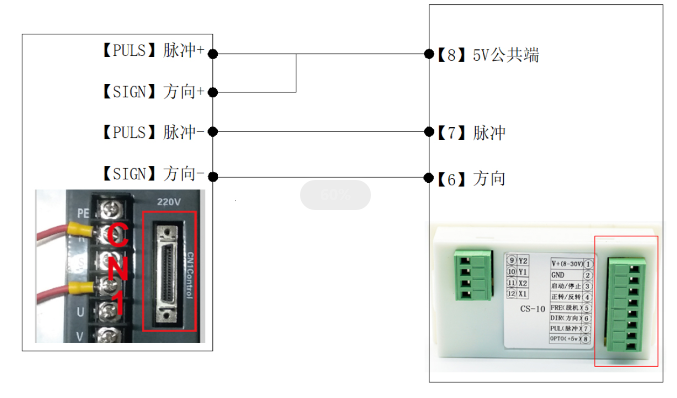

与伺服电机接线
