正/负极

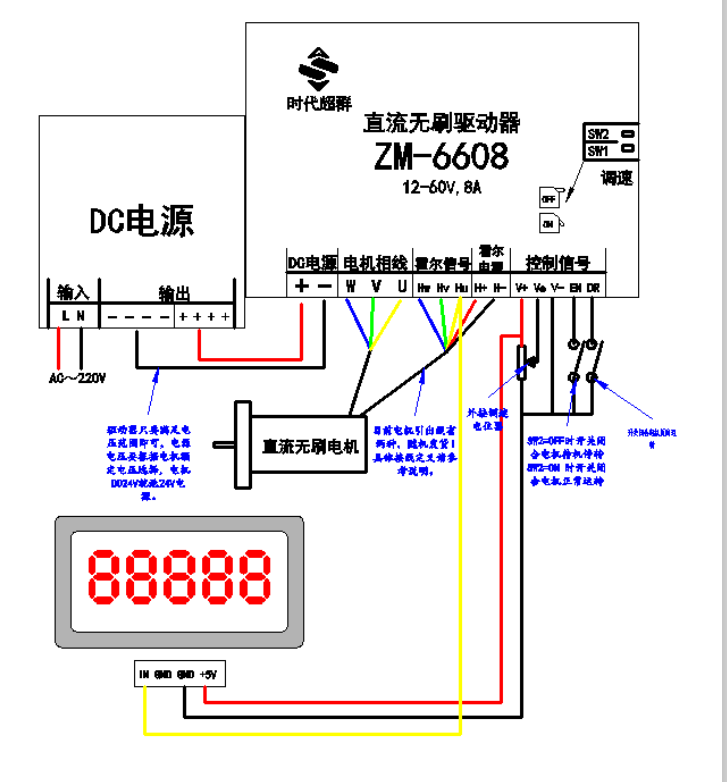

直流电源输入，12-60V

U,V,W

驱动输出，接电机相线

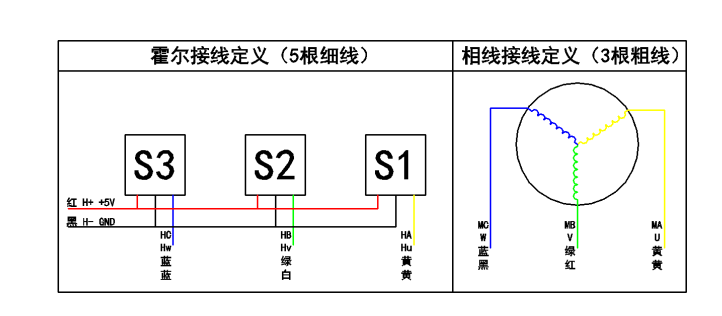

Hu,Hv,Hw

霍尔信号，接电机霍尔信号线

H+,H-

霍尔电源，接电机霍尔电源线（****输出100mA）

V+

外接电位器调速正极，不使用时悬空。（内部5V输出，****输出200mA）

Ve

外接调速信号，可外接电位器、模拟电压或PWM 注①

V-

外接调速参考地（COM端）

EN

使能，当拨码SW2为off状态时，悬空或高电平时为正常，低电平待机，当拨码SW2为on状态时，悬空或高电平为待机，低电平为正常。

DR

方向，悬空或高电平时为正转，低电平反转

电源灯

电源指示灯，绿色，通电后长亮

RJ1

限流设置，可根据客户要求选配。

RJ2

内部调速电位器，顺时针旋转，电机转速由0-****

SW1拨码

内外部调速切换，ON：内部   OFF：外部

SW2拨码

使能功能切换，ON：高电平悬空为待机，OFF：低电平待机
