上图为客户订购的cs10-3单轴控制箱，控制一套86的12N.m的步进电机运转，实现按住按钮电机正传，松开按钮，电机停止运转，按住蓝色按钮电机反转，松开电机停止运转的功能。
控制面板上有一组按钮，也可以外接一组按钮出来
控制箱内包含一台ZD-2HA860步进电机驱动，一台60V-400W变压器，给驱动器供电，一台CS10-3无极调速控制器，和一台24V-60W的开关电源给控制齐供电 具体产品如下：
时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案具有良好的内部阻尼特性，运行平稳，无明显振荡区。上图为86HBP155AL4S-TK0两相混合式步进电机是时代超群推出的新款12NM步进电机，此电机性能要比同类市场相同扭矩的电机，磁力大，运行平稳，出线设计和密封圈的设计，让电机抵抗恶劣环境的性能更佳，电机步距角1.8°，扭矩12N.m，电流5.8A，机身高150MM，轴Φ14MM。具体参数尺寸图如下：
配套驱动DM860H两相步进电机驱动器接口采用超高速光耦隔离；抗高频干扰能力强；16种不同细分任意切换；自动半流锁定；8 档电流可调；支持脱机、使能、锁定等功能；过压、欠压、过流保护。
时代代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-3000转每分钟,方波，电位器无极可调。还可以外接启停、方向可以实现外部控制,具有调速、定长功能，能够显示实时转速
另外CS10-3控制要想显示的是真实转速，必须调细分和伺服驱动保持一致， 调试方法如下： 常用的伺服电机默认是10000个脉冲转一圈（可通过修改电子齿轮比修改），那么细分就是10000/200（固定值）=50细分。控制器要想显示实时转速，那么必须把细分TAb设置为50，TAB值可以设置1-64细分可选。 如何是1000个脉冲转一圈，TAB设置为5即可

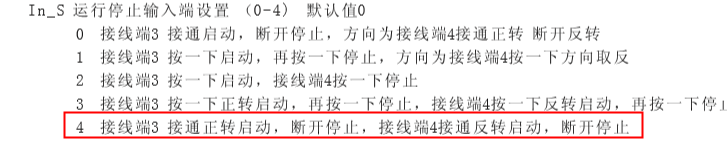

再次这款控制器如何实现按住按钮电机转，断开停止的功能呢？
我们需要把运行模式调到4，即可完成 联系方式：QQ:467102884 电话：18710050116（刘女士） 淘宝店铺：
