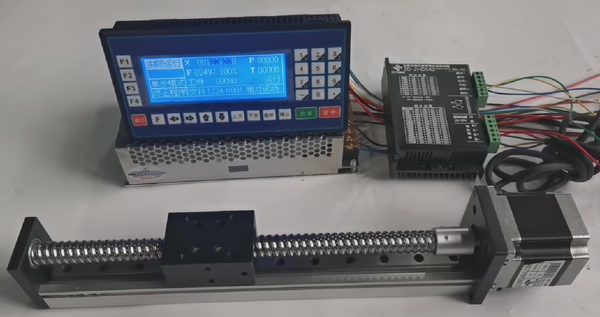

如图为客户定制系列，客户要求负载水平3KG，精度要求高，推荐客户使用滚珠丝杆直线导轨配套57步进电机实现往复运行。丝杆规格1610，有效行程400mm。（16表示丝杆的直径，10表示导程10mm，即电机转一圈运行10mm）；
以下为丝杆导轨的尺寸图：

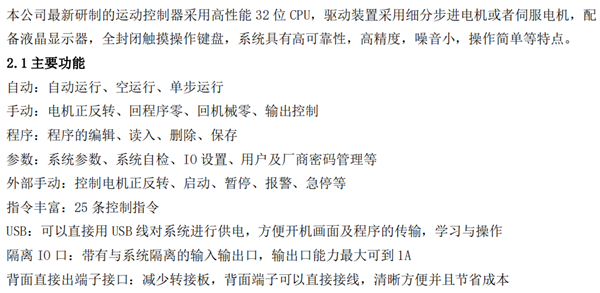

客户搭配我司可编程控制器CM35系列，配套57-56步进电机，DM542驱动器，实现单轴往返运行；
程序步骤如下：
01：相对运动 X : 380 （运行距离） F:500(速度值）；
02：相对运动X:-380(反向运行距离） F:500（速度值）；
03：****运动：目的标号 01:；
04：程序结束；
