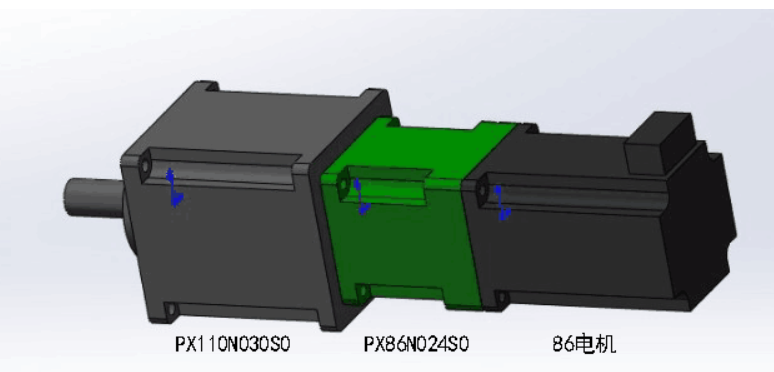

 上图为客户定做的一套无刷选型方案。是86无刷电机，接一个86的24速比减速机，然后在接一个110的30速比的减速机，从而实现两级减速，来达到更大的输出扭矩。
客户选用的是80BL130S78-430TK9直流无刷电，电机电压48V，功率785W，转速3000转，扭矩2.5NM，具体参数如下
产品尺寸图如下：
客户在力度不够的情况下可以假装减速机来增加扭矩

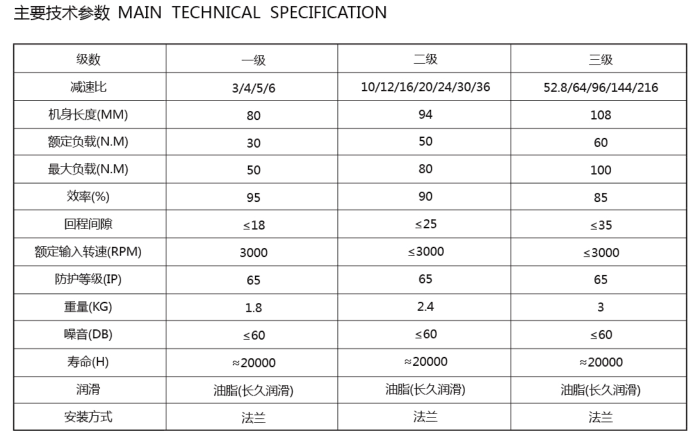

输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩 注意：好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和****输出转矩。此款2.5N.M无刷电机，如果在配个24速比的减速机的话;按照上面说的 输出转矩就能达到60N.M了。没有考虑到输出效率和电机能承受的的额定扭矩 实际上输出扭矩=2.5*24*80%=48nm＜50NM（减速机能承受的额定扭矩）所以，这么搭配的最终输出扭矩为48NM。
客户在这个扭矩的基础上在增加30速比的减速机 实际输出扭矩=50Nm*30*80%=1200NM＞140Nm，那么最终也只能输出减速机能承受的额额定140NM的扭矩和峰值170NM的扭矩。
最终的输出转速为3000/24=125速比，125速比/30=4.1转每分钟
配套驱动的选择：
ZM-6625是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。 产品特点： 高集成度高可靠性无刷直流(BLDC)电机控制器 三相全桥，PWM斩波方式 速度补偿，大负载时电机仍能保持转速 纯硬件设计，高速度，高抗干扰能力 周波限电流方式，保护更加精确快速 低发热，大功率 应用极简，接线灵活，内置动态再生发电释放电路
